条形码打印机的要求

    打印机的通信口可能不止一种（有的配备有并行通信口、串行通信口RS232，还有USB口等），必须使用与PLC对应的通信口完全相同，而且所设定的参数也应该完全一致。有的打印机已经为通信的字符串制定了“头字符”，它是用收到的第一个字符作为识别之用。因此必须保证无误。

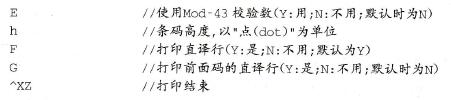

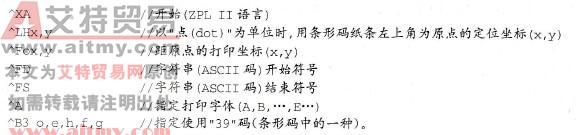

    打印机所能接收的命令种类十分有限，主要是一些功能字符所组成的简单命令。不同的打印机因其功能和复杂程度不同，指令集必然有明显的差别，但是基本命令却相同。下面仅就常见的ZPLII语言（具有代表性的条形码打印机语言之一）中且在下列示例里面用到的做简单介绍。更多的命令请参考所选用的打印机手册。



    其中，参数o代表打印方向(N：正常；R：顺时针转90°；I：反转180°；B：由下向上270°)



    注意书写每一行命令结束时，用Enter键(CR)表示命令行结束换行。

    从上面可以看到，位移的单位是“点”。例如，一般工业用打印机打印精度是200～300dpi，即每一英寸200～300点。200dpi相当于0.127mm／dot，或是7.87 dot/mm。被打印出来的仅仅是用ASCII码表示的字符串内容，命令本身当然是不会被打印出来，所以我们事先必须将要打印的内容翻译成ASCII码。
