以太网的连接

   (1)拓扑结构

   1)星形。如图6-92a所示，管理方便、容易扩展、需要专用的网络设备作为网络的核心节点、需要更多的网线和对核心设备的可靠性要求高。采用专用的网络设备（如集线器或交换机）作为核心节点，通过双绞线将局域网中的各台主机连接到核心节点上，这就形成了星形结构。星形网络虽然需要的线缆比总线型多，但布线和连接器比总线型的要便宜。此外，星形拓扑可以通过级联的方式很方便地将网络扩展到很大的规模，因此得到了广泛的应用，被绝大部分的以太网所采用。

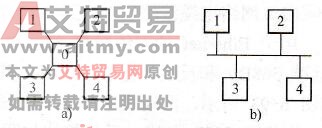

  图6-92  拓扑图

a)星形结构b）总线型结构

   2)总线型。如图6-92b所示，所需的电缆较少、价格便宜、管理成本高、不易隔离故障点、采用共享的访问机制，易造成网络拥塞。早期以太网多使用总线型的拓扑结构，采用同轴缆作为传输介质，连接简单，通常在小规模的网络中不需要专用的网络设备，但由于它存在的固有缺陷，已经逐渐被以集线器和交换机为核心的星形网络所代替。

    此外，还有环形、网状和蜂窝状等拓扑结构。

   (2)接口的工作模式

    以太网卡可以工作在两种模式下：半双工和全双工。

   (3)传输介质

    以太网可以采用多种连接介质，包括同轴缆、双绞线和光纤等。其中双绞线多用于从主机到集线器或交换机的连接，而光纤则主要用于交换机间的级联和交换机到路由器间的点到点链路上。同轴缆作为早期的主要连接介质已经逐渐趋于淘汰。

    总之，以太网是目前世界上最为流行的拓扑标准之一，具有传播速度高、网络资源丰富、系统功能强大、安装简单和使用维修方便等优点。
