三相异步电动机丫-△减压启动的PLC控制工作任务

    一、任务要求

    三相电动机顺序控制要求如下：

     (1)先拨上正转开关SB1，再拨下SB1，电动机以丫一△方式启动，丫形接法运行5s后转换为△形运行。

    (2)先拨上停止开关SB3，再拨下SB3，电动机立即停止运行。

    (3)先拨上反转开关SB2，再拨下SB2，电动机以丫一△方式启动，丫形接法运行Ss后转换为△形运行。正转时，反转无法启动；反转时，正转无法启动。正反转的切换只能通过停止来实现。

    (4)先拨上停止开关SB3，再拨下SB3，电动机立即停止运行。

    三、任务分析

    1．输入／输出点的确定

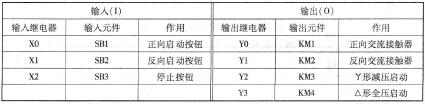

    根据控制要求，PLC需要三个输入点，四个输出点，具体分配见表2-6 -1。

表2-6 -1  三相异步电动机丫一△减压启动的输入／输出点分配表

  2．PLC控制接线图

  根据输入／输出点分配，PLC控制三相异步电动机丫一△减压启动的外部接线图如图2 -6 -6所示。



  图2 -6 -6 PLC控制三相异步电动机丫一△减压启动的外部接线图

  3．PLC梯形图

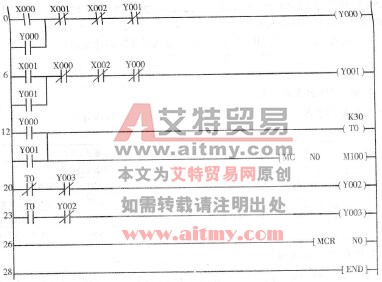

  根据控制要求，设计的梯形图如图2 -6 -7所示，当按下SB1时，XOOO接通，驱动YOOO、Y002动作，电动机作正向Y形减压启动，3s后，Y002断开，Y003接通，电动机转入△形全压启动。同理可分析反向运行。程序中的常闭触点x000、XO01起到按钮互锁的作用，常闭触点YOOO、YO01、Y002、Y003分别起到接触器互锁的作用。



图2-6 -7  PLC控制三相异步电动机丫一△减压启动的梯形图

4.指令语句表

   0    LD   XOO0    13   0R YO01

   1    0R   YOO0    14   0UT TO

   2    ANI  XO01            K30

   3   ANI   X002    17 MC  NO

   4    ANI  YO01             Ml00

   5    0UT  YOO0    20  LDI  TO

    6      LD     XOO1     21    ANI   Y003

   7    0R   YO01    22  0UT Y002

   8    ANI  XOO0    23   LD  TO

   9    ANI  X002    24  ANI Y002

   10   ANI  YOO0    25  0UT Y003

   11   0UT  YO01     26   MCR NO

   12   LD   YOO0    27   END
