仅有两步的闭环处理

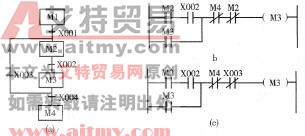

    如果在顺序功能图中存在仅由两步组成的小闭环，如图3 -3 -6(a)所示，用“启一保一停”电路设计，那么步M3的梯形图就如图3-3 -6(b)所示。可以发现，由于M2的常开触点和常闭触点串联，它是不能正常工作的。这种顺序功能图的特征是：仅由两步组成的小闭环。在M2和X002均为ON时，M3的启动电路接通。但是，这时与它串联的M2的常闭触点却是断开的，所以M3的线圈不能通电。出现上述问题的根本原因在于步M2既是步M3的前级步，又是它的后续步。解决这类问题的方法有两种：

    1．以转换条件作为停止电路

    将图3 -3 -6(b)中的M2的常闭触点用转换条件X003的常闭触点代替即可，如图3-3 -6(c)所示。如果转换条件较复杂，要将对应的转换条件整个取反才可以完成停止电路。



    图3 -3 -6仅有两步的小闭环

(a)顺序功能图；(b)错误的梯形图；(c)正确的梯形图

    2．在小闭环中增设一步

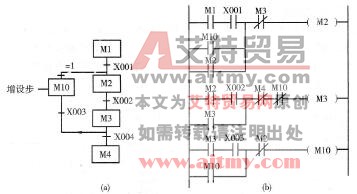

    如图3 -3 -7(a)所示，在小闭环中增设Ml0步，就可以解决这一问题。这一步没什么操作，它后面的转换条件“=1”，相当于逻辑代数中的常数1，即表示转换条件总是满足的，只要进入步Ml0，将立即转换到步M2。根据图3-3 -7(a)画出的梯形图，如图3 -3 -7(b)所示。



图3 -3 -7小闭环中增设一步

  (a)顺序功能图；(b)梯形图
