顺序相连的传送带的PLC控制工作任务

  一、任务要求

  传输带是一种连续、快速、高效的物料传输设备，广泛应用于煤炭、电力、建材、化工、机械、轻工业等行业的物料传输系统。在某车间有两条顺序相连的传输带，为了避免出现故障，引起物料堆积，要求l号传输带和2号传输带控制过程如下：当启动按钮按下，2号传输带开始运行，5s之后l号传输带开始运行；在按下停止按钮时，1号传输带先停止，10 s后2号传输带停止。如图2-5 -4所示顺序相连传输带的示意图。



图2 -5 -4顺序相连传输带的示意图

    二、任务分析

    1．输入／输出点的确定

    根据控制要求，PLC需要2个输入点，2个输出点，2个定时器。具体分配见表2-5 -1。

表2 -5 -1  顺序相连传输带的输入／输出点分配表



    2．PLC控制接线图

    根据输入／输出点分配，PLC控制顺序相连传输带的外部接线图如图2 -5 -5所示。



图2 -5 -5  PLC控制顺序相连传输带的外部接线图

  3．PLC -梯形图

  根据控制要求，设计的梯形图如图2 -5 -6所示，梯形图中出现两个YO01，通过诊断，显示结果为双线圈输出，在一个扫描周期内YO01输出两次。对于这样的问题，我们可以借助辅助继电器来解决。图2 -5 -7为采用辅助继电器解决双线圈问题的梯形图。

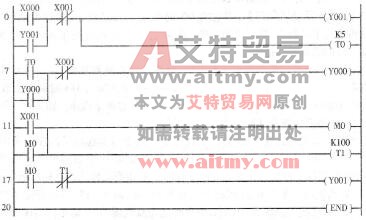

图2 -5 -6存在双线圈的顺序相连传输带的梯形图

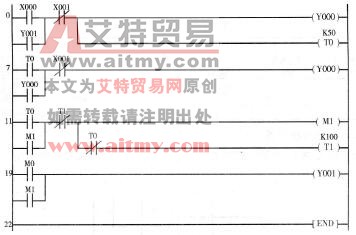

图2 -5 -7正确的顺序相连传输带的梯形图
