按钮式人行道交通灯的PLC控制工作任务

  一、任务要求

  在道路交通管理上有许多按钮式人行道交通灯，在正常情况下，汽车通行，即Y3绿灯亮，Y5红灯亮；当行人想过马路，就按按钮。当按下按钮XO（或Xl）之后，主干道交通灯将从绿(5 s)→绿闪(3 s)→黄(3s)→红(20s)，当主干道红灯亮时，人行道从红灯亮转为绿灯亮，15s以后，人行道绿灯开始闪烁，闪烁5s后转入主干道绿灯亮，人行道红灯亮。按钮式人行道交通灯示意图如图3 -2 -3所示。

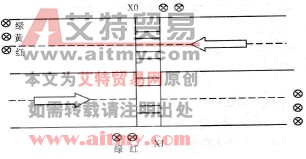

图3-2 -3按钮式人行道交通灯示意图

  二、任务分析

  1．输入／输出点的确定

  根据按钮式人行道交通灯的控制要求，需要2个输入点，5个输出点，具体输入／输出分配表见表3 -2 -1所列。

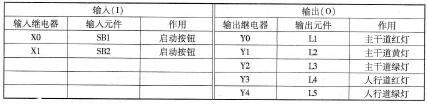

表3-2 -1  按钮式人行道交通灯输入／输出点分配



    2．PLC控制接线图

    根据输入／输出点分配，画出PLC的接线图如图3-2 -4所示。

    3．顺序功能图

    分析任务要求可知，按钮式人行道控制系统可分为两个分支：主干道、人行道。主干道的顺序为绿(5s)→绿闪(3s)→黄(3s)→红(20s)；人行道的顺序为红(6s)→绿(15s)。绿闪(5s)，两条支路同时进行，在功能图的结构上属于并行序列。其顺序功能图如图3 -2 -5所示。



图3-2 -4按钮式人行道

    外部接线图



图3-2 -5按钮式人行道

  交通灯顺序功能图

  4．PLC梯形图

  具体的梯形图如图3 -2 -6所示。

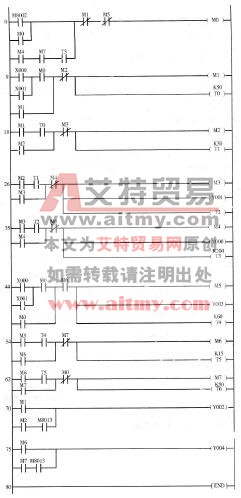

图3-2-6按钮式人行道交通灯梯形图

5.指令语句表

0   LD   M8002       40  0UT  YOOO

 1   0R  M0         41  0UT T3   K200

 2   LD  M4         44  LD  XOOO

 3   AND M7         45  0R  XO01

 4   AND T3          46  AND  MO

 5   0RB              47   0R  M5

 6   ANI  Ml          48   ANI  M6

7   ANI  M5          49   0UT M5

8   0UT  M0        50  0UT  Y003

9   LD   XOO0       51  0UT  T4  K60

 10   0R  XO01         54   LD  M5

11   AND  M0         55   NAD  T4

12  0R   Ml         56  0R   M6

13   ANI   M2         57   ANI   M7

14  0UT  M1         58  0UT  M6

15  0UT  TO K50     59  0UT T5   K150

18  LD   Ml         62  LD   M6

19   AND  T0         63   AND  T5

20  0R   M2        64  0R   M7

21  ANI  M3         65  ANI  M0

22  0UT  M2        66  0UT  M7

23  0UT  Tl  K30    67  0UT T6   K50

26  LD   M2        70  LD   Ml

27  AND  Tl         71  LD   M2

28  0R   M3        72  AND  M8013

29   ANI   M4         73   0RB

30  0UT  M3        74  0UT  Y002

31  0UT  YO01       75  LD   M6

32  0UT  T2  K30     76  LD   M7

35   LD    M3     77   AND   M8103

36   AND   T2               78    0RB

37  0R   M4        79  0UT  Y004

38  ANI  M0         80  END

39    0UT   M4
