密码锁密码的输入及转换工作任务

    一、任务要求

    在一些工业控制场合，需要计数器能在程序外由现场操作人员根据工艺要求临时设定，这就要用到外置计数器，比如在前面课题中学习过密码锁，密码锁有三个置数开关（12个按钮），分别代表3个十进制数，如所拨的数据与密码锁设定的值相符，则可以开启锁。前面学习中我们已经解决所拨的数据与密码锁设定的值相符的问题，本课题主要实现通过开关输入的数据转换为系统能够识别的数据。

    二、任务分析

    根据控制要求，设X20为启停开关，X21为计数脉冲；CO为计数器；三位拨码开关接于X0~X13，分别对应X0~ X3，X4~X7，X10~X13，其中X0~ X3代表第一个十进制数，X4~X7代表第二个十进制数，Xl0~X13代表第三个十进制数；三位拨码开关设置的数为BCD码，可利用BCD码到二进制变换指令BIN将设定的密码BCD码转换成二进制数，因为比较操作只对二进制数有效。YO为计数器的控制对象，当计数器CO的当前值等于拨码开关设定的计数器设定值，YO被驱动。

    1．输入／输出点的确定

    从上面的分析可知，需要14个输入点，一个输出点，具体输入／输出点分配如表4 -5 -1所列。

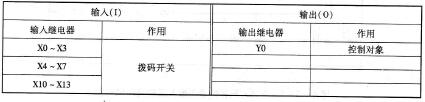

表4 -5 -1  密码锁密码的输入及转换输入／输出点分配表



  2．PLC控制接线图

  根据输入／输出点分配，PLC控制系统实现的密码锁控制线路如图4-5 -3所示。



图4 -5 -3  PLC控制系统实现的简易密码锁控制线路

    3．PLC梯形图

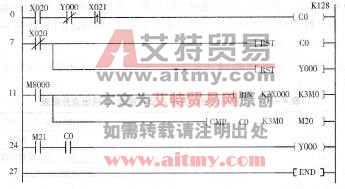

    根据控制要求设计的梯形图如图4 -5 -4所示。



图4 -5 -4简易密码锁的密码输入及转换的梯形图
