密码锁密码的输入及转换

    1．数据变换指令

    数据变换指令包括BCD（二进制数转换成BCD码并传送）和BIN（BCD码转换为二进制数并传送）指令。它们的源操作数可取KnX、KnY、KnM、KnS、T、C、D、V和Z，目标操作数可取KnY、KnM、KnS、T、C、D、V和Z，16位运算占5个程序步，32位运算占9个程序步。

  1)BCD变换指令

 BCD( Binary Codeto Decimal)变换指令是将源元件中的二进制数转换为BCD码并送到目标元件中。如图4-5 -1所示，当XO为ON时，源元件D10中的二进制数转换成BCD码送到目标元件D11中去。

    使用BCD指令时应注意：



图4 -5 -1   BCD变换指令与BIN变换指令的梯形图

   (1) BCD功能指令编号为FNC18；

   (2)如果BCD指令执行的结果超过0—9 999的范围，将会出错。如果BCD指令执行的结果超过0—99 999 999的范围，也会出错。

   (3)可编程控制器内部的算术运算用二进制数进行，可以用BCD指令将可编程控制器中的二进制数变换为BCD数后输出到7段显示器。

    2)BIN变换指令

    BIN变换指令的指令助记符为BIn(Binary)，功能是将源元件中的BCD码转换为二进制数并送到目标元件中。其数值范围：16位操作为0—9999;32位操作为0~ 99999999。如图4-5 -1所示，当Xl为ON时，将源元件K2XO中的BCD码转换成二进制数送到目标元件D13中去。

    使用BIN指令时应注意：

   (1) BIN变换指令功能指令编号为FNC19。

   (2)可以用BIN指令将BCD数字开关提供的设定值输入PLC。

   (3)常数K不能作为本指令的操作元件，因为在任何处理之前它们都会被转换成二进制数，

   (4)如果源元件中的数据不是BCD数，M8067为ON（运算错误），M8068（运算错误锁存）为OFF，不工作。

    2．数据交换指令

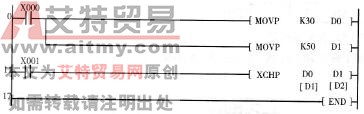

    数据交换指令XCH(Exchange)是指在指定的目标软元件间进行数据交换。如图4 -5 -2所示，当XO为ON时，将十进制数20传送给DO，十进制数30传送给D1，DO中的数据是20，D1中的数据是30；当X1为ON时，执行数据交换指令XCH，目标元件DO和Dl中的数据分别为30和20，即DO和D1中的数据进行了交换。

    使用XCH指令时应注意：

   (1) XCH数据交换指令编号为FNC17。

   (2)16位运算占5个程序步，32位运算占9个程序步。

   (3) XCH数据交换指令的两个目标操作数可取KnY、KnM、KnS、T、C、D、V和Z。

   (4)执行数据交换指令时，交换指令一般采用脉冲执行方式，否则在每一个扫描周期都要交换一次。



图4 -5 -2  XCH数据交换指令
