组合钻床的PLC控制工作任务

来源:艾特贸易2019-09-01

简介一、任务要求 如图 3 -7 -3 所示是组合钻床的示意图,其工作过程为:组合钻床上放好工件后,按下启动按钮 XO , YO 变为 ON ,工件被夹紧,夹紧后压力继电器 X1 为 ON , Y1 和 Y3 使两只


    一、任务要求

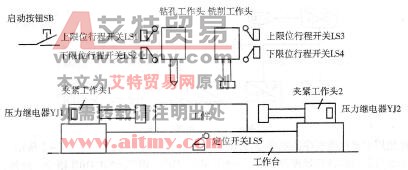

    如图3 -7 -3所示是组合钻床的示意图,其工作过程为:组合钻床上放好工件后,按下启动按钮XOYO变为ON,工件被夹紧,夹紧后压力继电器X1ONY1Y3使两只钻头同时开始向下进给。大钻头钻到由限位开关X2设定的深度时,Y2使它上升,升到由限位开关X3设定的起始位置时停止上升。小钻头钻到由限位开关X4设定的深度时,Y4使它上升,升到由限位开关X5设定的起始位置时停止上升,同时设定值为3的计数器CO的当前值加1。两个都到位后,Y5使工件旋转1200,旋转到位时X6ON,旋转结束后又开始钻第二对孔。3对孔都钻完后,计数器的当前值等于设定值3,转移条件CO满足。Y6使工件松开,松开到位时,限位开关X7ON,系统返回初始状态。本课题的任务是要求用PLC来实现组合钻床的控制。

 图3 -7 -3组合钻床示意图

3 -7 -3组合钻床示意图

  二、任务分析

  1.输入/输出点确定

  根据组合钻床的控制要求,需要输入点8个,输出点7个,具体分配见表3-7 -1所列。

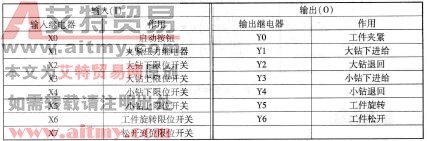

3 -7 -1  组合钻床控制系统的输入/输出分配表

 表3 -7 -1 组合钻床控制系统的输入/输出分配表

    2PLC控制接线图

    根据输/输出点分配,画出PLC的接线图如图3-7 -4所示。

    3.状态转移图

    结合钻床的状态转移图如图3-7 -5所示,注意:状态S21之后,有一个选择序列的合并,还有一个并行序列的分支。在状态S29之前,有一个并行序列的合

并,还有一个选择序列的分支。在并行序列中,两个子序列中的第一个状态S22S25是同时变为活动状态的,两个子序列中的最后一个状态S24S27不是同时变为不活动状态的。当状态S21是活动状态,并且转移条件X1ON时,状态S22S25同时变为活动状态,两个序列开始同时工作。在梯形图中,用S21STL触点和Xl的常开触点组成的串联电路来控制SET指令对S22S25同时置位,系统程序将前级状态S21变为不活动状态。图中并行序列合并处的转移有两个前级状态S24S27,根据转移实现的基本规则,当它们均为活动状态并且转移条件满足时,将实现并行序列的合并。

 图3 -7 -4组合钻床控制系统控制线路图

3 -7 -4组合钻床控制系统控制线路图

 图3 -7 -5组合钻床控制系统的状态转移图

3 -7 -5组合钻床控制系统的状态转移图

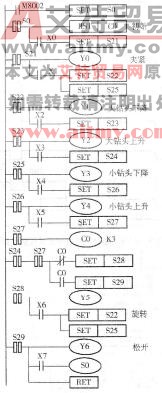

  4PLC梯形图

  根据控制要求,设计的梯形图如图3 -7 -6所示。

 图3 -7 -6组合钻床控制系统的步进梯形图

3 -7 -6组合钻床控制系统的步进梯形图
