可编程控制器的硬件组成存储器

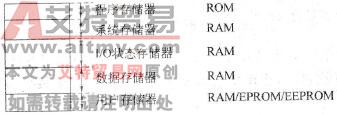

    在PLC中使用两种类型的存储器：一种是只读类型的存储器，如FPROM和EEPROM；另一种是可读／写的随机存取存储器RAM。PLC的存储器分为5个区域，如图1-4所示。



图1-4存储器的区域划分图

    程序存储器的类型是只读存储器(ROM)，PLC的操作系统存放在这里，程序由制造商固化，通常不能修改。存储器中的程序负责解释和编译用户编写的程序、监控I／O口的状态、对PLC进行自诊断、扫描PLC中的程序等。系统存储器属于随机存储器(RAM)，主要用于存储中间计算结果和数据、系统管理,有的PLC厂家用系统存储器存储一些系统信息，如错误代码等。系统存储器不对用户开放。I/O状态存储器属于随机存储器，用于存储I/O装置的状态信息，每个输入模块和输出模块都在I/O映像表中分配一个地址，而且这个地址是唯一的。数据存储器属于随机存储器。主要用于数据处理功能，为计数器、定时器、算术计算和过程参数提供数据存储。有的厂家将数据存储器细分为固定数据存储器和可变数据存储器。用户编程存储器，其类型可以是随机存储器、可擦除存储器(EPROM)和电可擦除存储器(EEPROM)，高档的PLC还可以用FLASH。用户编程存储器主要用于存放用户编写的程序。存储器的关系图如图1-5所示。

    只读存储器可以用来存放系统程序，PLC断电后再上电，系统内容不变且重新执行。只读存储器也可用来固化用户程序和一些重要参数，以免因偶然操作失误而造成程序和数据的破坏或丢失。随机存储器中一般存放用户程序和系统参数。当PLC处于编程工作时，CPU从RAM中取指令并执行。用户程序执行过程中产生的中间结果也在RAM中暂时存放。RAM通常由CMOS型集成电路组成，功耗小，但断电时内容消失，所以一般使用大电容或后备锂电池保证掉电后PLC的内容在一定时间内不丢失。



图1 5存储器的关系图
