PWM线电压和相电压
来源:艾特贸易2018-09-28
简介图 9-7 (b)[ 图 9-7见艾特贸易网上文 ] 中所示的 PWM 波形是直流电压的中间点与相对应相之间的电压。式 (4-40) 给出相一相 PWM 电压,其中电压 Uab 为 (9-1) 式中, 分别为 PWM 调制 a 相和 b 相
图9-7 (b)[图9-7见艾特贸易网上文]中所示的PWM波形是直流电压的中间点与相对应相之间的电压。式(4-40)给出相一相PWM电压,其中电压Uab为
(9-1)
式中,分别为PWM调制a相和b相相对直流电压中点的电压。相一中电压用下式表示
(9-2)
为PWM调制a相的相一中电压。相-相和相-中电压的PWM图形如图9-9所示。

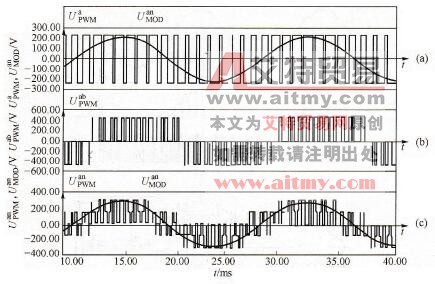

图9-9 PWM相电压
(a) PWM相调制;(b) PWM线电压;(c) PWM相电压
