三菱FX系列PLC的FX2N-2DA的编程实例

    图6-16所示是FX2N-2DA应用中的典型实例。
    图6-16 FX2N-2DA实例程序    图中(a)～(n)各步操作含义如下。    (a):数字数据(D100)扩展到辅助继电器(M100～M115)。    (b):移动低8位数据。    (c):低8位数据被写。    (d):保持低8位数据。    (e):移动高8位数据。    (f):写高4位数据。    (g):执行通道1的D/A转换。    (h):数字数据(D10)扩展到辅助继电器。    (i):移动低8位数据。    (j):写低8位数据。    (k):保持低8位数据。    (1):移动高4位数据。    (m):写高4位数据。    (n):执行通道2的D/A转换。    本例中所用相关资源如下：    通道1的输入执行数字到模拟的转换条件：X000。    通道2的输入执行数字到模拟的转换条件：X001。    D/A输出数据CH1: D100（以辅助继电器M100～M131进行替换，对这些编号只进行一次分配）    D/A输出数据CH2: D101（以辅助继电器M100～M131进行替换，对这些编号只进行一次分配）。    处理时间：从X000和X001打开至FX2N-2DA输出模拟值的时间，4ms/l通道。    图6-17为FX2N-1HC的典型应用。

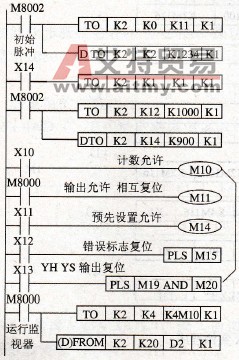

    图6-17 FX2N-1HC应用实例    以上仅仅只介绍了几个常用的特殊功能模块的编程实例，其他的特殊功能模块的应用请参看相关手册及资料。
