FX2N系列PLC的触点比较指令( FNC224--FNC246)

    触点比较指令共有18条。    (1) LD触点比较指令：该类指令的助记符、代码、功能如表5-2所示。    如图5-66所示为LD=指令的使用，当计数器C10的当前值为200时驱动Y10。其他LD触点比较指令不在此一一说明。表5-2 LD触点比较指令

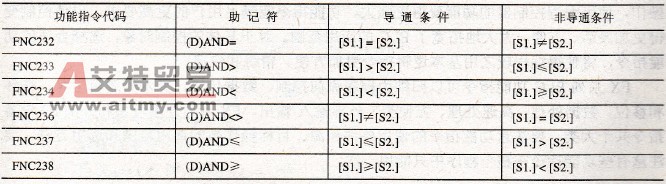

    图5-66 LD=指令的使用    (2) AND触点比较指令：该类指令的助记符、代码、功能如表5-3所示。    表5-3 AND触点比较指令
    如图5-67所示为AND=指令的使用，当X0为ON状态且计数器C10的当前值为200时，驱动Y10。

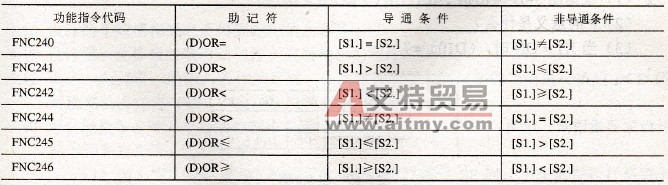

    图5-67 AND=指令的使用    (3) OR触点比较指令：该类指令的助记符、代码、功能如表5-4所示。    表5-4 OR触点比较指令
    OR=指令的使用如图5-68所示，当X1处于ON状态或计数器的当前值为200时，驱动Y0。    触点比较指令源操作数可取任意数据格式。16位运算占5个程序步，32位运算占9个程序步。
图5-68 OR=指令的使用
