三菱FX系列PLC的FX0N-3A的使用及编程

    (1)校准( A/D)方法    两个模拟输入通道都共享相同的设置和配置。因此，只需要选择一个通道即可对两个模拟输入通道进行校准。图6-3是输入校准程序。    (2)校准偏置    ①运行图6-3所示的详细程序。确保X2位为ON状态。    ②使用选择的发生器或模拟输出生成偏置电压／电流（符合要选择的模拟运行范围，参见表6-26）。    ③调节A/D OFFSET电位器，直到数字值1度入D00为止。    注意：顺时针旋转POT，数字值增加。在最小设置值和最大设置值之间，POT需要转18转。    表6-26 模拟范围选择表
    (3)输出校准程序及校准偏置    输出校准程序如图6-4所示。
图6-3 FX0N-3A的输入校准程序

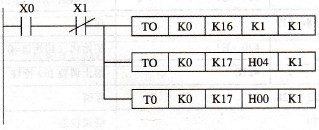

图6-4 输出校准程序    输出校准偏置：    ①运行图6-4所示的详细程序。确保X0为ON状态，X1为OFF状态。    ②调节D/A OFFSET电位器，直到选择的仪表显示适当的偏置电压／电流（符合选择的模拟运行范围，参见表6-27）。    注意：顺时针旋转POT，数字值增加。在最小设置值和最大设置值之间，POT需要转18转。    表6-27 模拟输出范围选择表
    (4)校准增益    ①运行图6-4所示程序。确保X0为OFF状态，X1为ON状态。    ②调节D/A GAIN电位器，直到选择的仪表显示适当的增益电压／电流（符合选择的模拟运行范围，参见表6-28）。    注意1：顺时针旋转POT，模拟输出信号增加。在最小设置值和最大设置值之间，POT需要转18转。    注意2：当需要使8位分辨率最大化时，增益调节中使用的数字值应该用255代替。该部分被写到所展示的250满刻度标准。    表6-28 增益校准

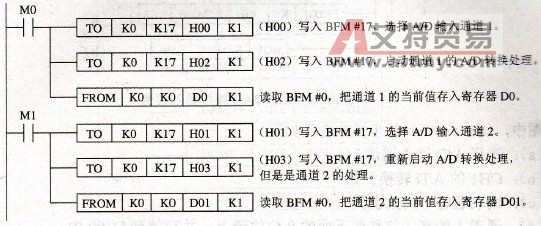

    (5)程序举例    ①使用模拟输入    FX0N-3A的缓冲存储器(BFM)是通过上位机PLC写入或读取的：在图6-5所示程序中，当M0变成ON状态时，从FXON-3A的通道1读取模拟输入，当M1为ON状态时，读取通道2的模拟输入数值。

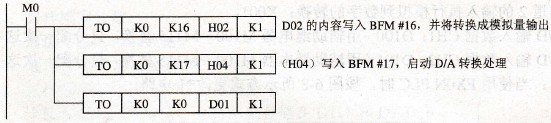

    图6-5 模拟输入举例    ②使用模拟输出    在图6-6所示程序中，当M0变成ON状态时，执行D/A转换处理，该例中，存储的相当于数字值的模拟信号输出到寄存器D02中。
图6-6 模拟输出举例
