三菱FX系列PLC的缓冲寄存器(BFM)编号

    特殊功能模块的缓冲寄存器BFM，是特殊功能模块同PLC基本单元进行数据通信的区域，这一缓冲寄存器区由32个16位的寄存器组成，编号为BFM#0-#31。    (1) FX2N-2AD BFM的分配表如表6-20所示。    表6-20 FX2N-2AD BFM分配表

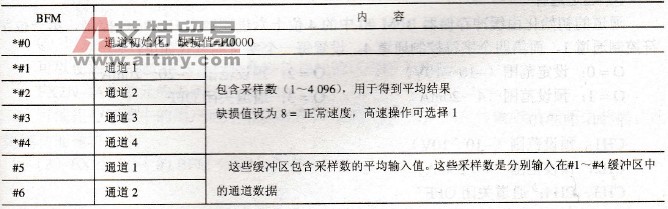

    BFM #0：由BFM#17（低8位数据）指定的通道的输入数据当前值被存储。当前值数据以二进制形式存储。    BFM #1:输入数据当前值（高4位数据）被存储。当前值数据以二进制形式存储。    BFM #17: b0-进行模拟到数字转换的通道(CH1，CH2)被指定。    b0=0-CH1    b1=1-CH2    b1-0到1跳变，A/D转换过程开始。    (2) FX2N-4AD BFM分配表如表6-21所示。    表6-21 FX2N-4AD BFM分配表

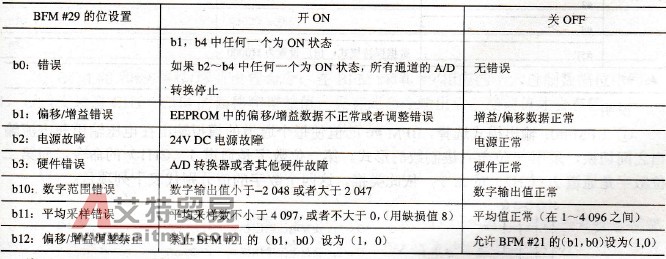

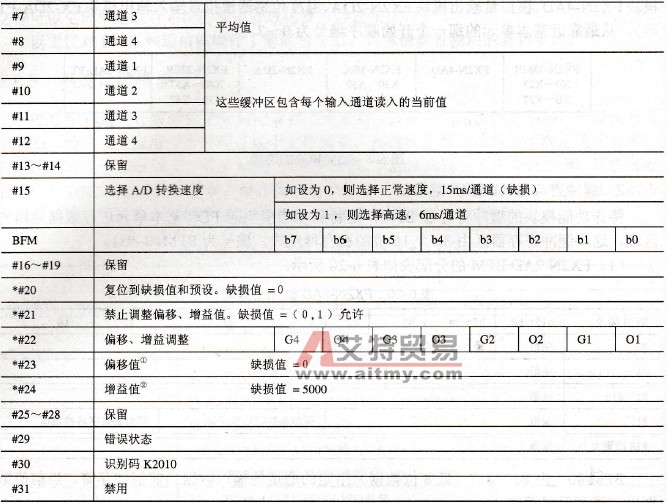

    注：1．带*号的缓存器可以使用TO指令从PC写入。不带*号的缓冲存储器的数据可以使用FROM指令读入PC。    2．在从模拟特殊功能模块读出数据之前，确保这些设置已经送入模拟特殊功能模块中，否则，将使用模块里面以前保存的数值。    3．缓冲存储器提供了利用软件调整偏移量和增益值的手段。    ①偏移（截距）：数字输出为0时的模拟输入值。    ②增益（斜率）：数字输出为1000时的模拟输入值。    说明：    ①通道选择    通道的初始化由缓冲存储器BFM #0中的4位十六进制数字H0000控制。第一位字符控制通道1，而第四个字符控制通道4。设置每一个字符的方式如下：    0=0:设定范围（-10～10V）    0=2:预设范围（-20～20mA）    0=1:预设范围(4～20mA)    0=3:通道关闭OFF    例如：H3310    CH1:预设范围(-10～10V)    CH2:预设范围(4～20mA)    CH3、CH4:通道关闭OFF    ②模拟到数字转换速度的改变    在FX2N-4AD的BFM#15中写入0或1，就可以改变A/D转换的速度，不过要注意以下几点：    为保持高速转换率，应尽可能少地使用FROM/TO指令。    注意：改变转换速率后，BFM #1～#4将立即设置为缺损值，这一操作将不考虑它们原有的值。如果速度改变为正常程序执行的一部分，请记住此点。    ③调整增益和偏移值    ·当通过将BFM #20设为K1而将其激活后，包括模拟特殊功能模块在内的所有设置    将复位或缺损。对于消除不希望的增益和偏移值，这是一种快速的方法。    ·如果BFM #21的(b1, b0)设为(1，O)增益和偏移的调整将被禁止，以防止操作者    不正确改动。若需要改变增益和偏移，(b1，b0)必须设为(0，1)。缺损值为(0，1)。    ·BFM #23和#24的增益和偏移量被传送到指定输入通道的增益和偏移的稳定寄存器    中。待调整的输入通道可以由BFM #22适当的G-O（增益一偏移）位来指定。    例：如果位G1和01设为1，当用TO指令写入BFM #22后，将调整输入通道1。    ·对于具有相同增益和偏移量的通道，可以单独或一起调整。    ·BFM #23和#24中的增益和偏移量的单位是mV或μA。由于单元的分辨率，实际的    响应将以5mV或20“A为最小刻度。    ④状态信息BFM #29（见表6-22）    表6-22 BFM #29位设置
    注：b4-b7、b9-b15没有定义。    ⑤识别码BFM #30    可以使用FROM指令读出特殊功能模块的识别码（或ID）。    FX2N-4AD单元的识别码是K2010。    可编程控制器中的用户程序可以在程序中使用该号码，以在传输／接收数据之前确认此特殊功能模块。    (3) FX2N-2DA的BFM分配表如表6-23所示。表6-23 FX2N-2DA的BFM分配表

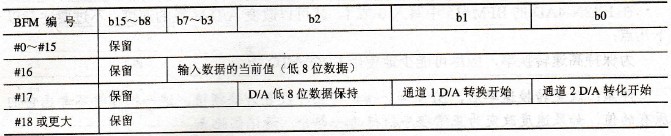

    BFM #16：由BFM #17（数字值）指定的通道D/A转换数据被写入。D/A数据以二进制形式，并以低8位和高4位两部分的顺序进行写操作。    BFM #17：b0-通过将1改变成0，通道2的D/A转换开始。    b1-通过将1改变成0，通道l的D/A转换开始。    b2-通过将1改变成0，D/A转换的低8位数据保持。    (4) FX2N-4DA BFM的分配    FX2N-4DA和MPU之间通过缓冲存储器（16～32点RAM）传输数据，FX2N-4DA BFM的分配如表6-24所示。    表6-24 FX2N-4DA BFM分配表

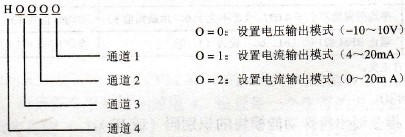

    说明：    ①BFM #0：输出模式选择，BFM #0的值使每个通道的模拟输出在电压输出和电流输出之间切换，采用4位十六进制数的形式。第一位数字是通道1 (CHI)的命令，而第二位数字是通道2(CH2)的命令，依此类推。这四个数字的值分别代表下列项目：

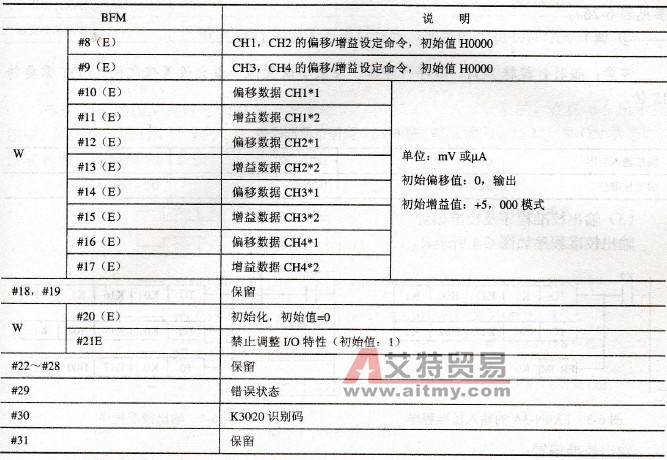

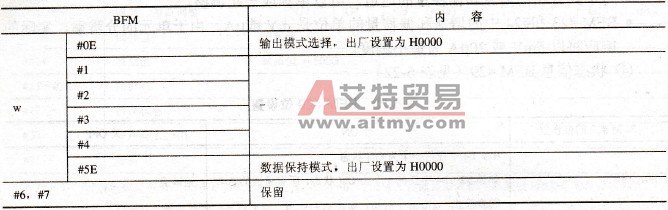

    ②BFM#1、#2、#3、#4：输出数据通道CH1、CH2、CH3和CH4。    BFM#1：CH1的输出数据（初始值：0）    BFM #2：CH2的输出数据（初始值：0）    BFM #3：CH3的输出数据（初始值：0）    BFM #4：CH4的输出数据（初始值：0）    ③BFM #5：数据保持模式，当可编程控制器处于停止(STOP)模式，RUN模式下的最后输出值将被保持。要复位这些值以使其成为偏移值，可按格式HOOOO，将十六进制数值写入BFM #5中。四个O分别代表四个通道，O=0：保持输出，O=1：复位到偏移值。    例如：H0011-CH1和CH2=偏移值，CH3和CH4=输出保持。    除了上述功能外，缓冲存储器还可以调整FX2N-4DA的I/O特性，并且将FX2N-4DA的状态报告给可编程控制器。如表6-25所示。    表6-25   FX2N-4DA I/O调整特性BFM
    ④BFM #8和#9偏移／增益设置命令：在BFM #8和#9相应的十六进制数据位中写入1，以改变通道CH1～CH4的偏移和增益值。只有此命令输出后，当前值才会有效。
    ⑤BFM #10--#17偏移／增益数据：将新数据写入BFM #10--#17，可以改变偏移和增益值。写入数据的单位是mV或μA。数据写入后B M#8和#9作相应的设置。要注意数据可能被舍入成以5mV或20μA为单位的最近值。    以上介绍了几个重要的特殊功能模块的缓冲存储器的地址，由于篇幅的关系，其他特殊功能模块的缓冲存储器的编号请读者参看相关手册。
