CJ系列PLC的故障检查流程图

    下面以CJ系列PLC为例，介绍PLC运行中出现故障时的检查流程。

    (1)总体检查。总体检查用于判断故障的大致范围，为进一步详细检查做准备，如图12-18所示。

    (2)电源故障检查。如果在总体检查中发现电源指示灯不亮，则需进行电源检查，如图12-19所示。

    图12-18  总体检查流程图

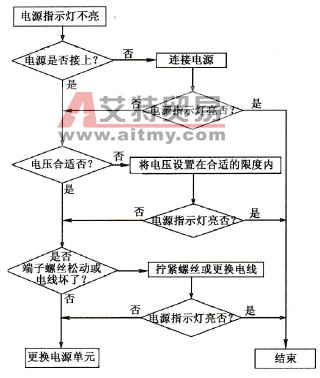

    图12-19  电源检查流程图

    (3)环境条件检查。影响PLC工作的环境因素主要有温度、湿度、噪声等，各种因素对PLC的影响是独立的，参考性的环境条件检查流程如图12-20所示。

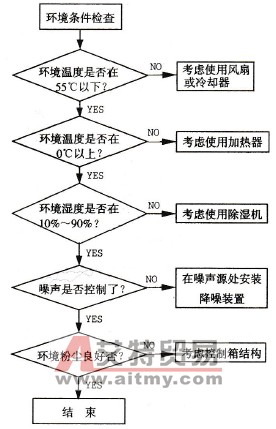

    图12-20  环境条件检查流程图
