PLC模块的连接与安装

来源:艾特贸易2017-06-04

简介对模块式的 PLC ,在安装前要先将各模块组合起来,然后再进行安装。下面以 OMRON 的 CJ 系列模块式 PLC 为例介绍各模块的连接方法与安装。 1 .连接 PLC 各模块 CJ 系列 PLC 没有底板,各

    对模块式的PLC,在安装前要先将各模块组合起来,然后再进行安装。下面以OMRONCJ系列模块式PLC为例介绍各模块的连接方法与安装。

    1.连接PLC各模块

    CJ系列PLC没有底板,各模块通过侧面的锁定开关连接起来。只要将PLC各模块压紧在一起,并将锁销滑向各单元的背部,就可将PLC各模块连接起来。最后把端盖连接在PLC的最右边的模块上,并将锁销锁定。详细步骤如下:

    (1)如图12-6所示将CJ系列PLC的两个模块相连接,插入模块使各连接器正确配合。

    (2)通过每个模块顶部和底部的黄色滑杆将各模块锁在一起,如图12-7所示,将滑杆向模块的背部滑动,直到卡住。如果滑杆没有正确卡紧,则PLC将运行不正常。

    (3)将端盖连接在PLC最右侧的模块,如图12-8所示。如果未连接端盖,则PLC不能运行。注意,对CJ系列PLC,最多只能连接10个模块,如果超过则运行不正常。

 PLC的模块连接

    12-6  PLC的模块连接

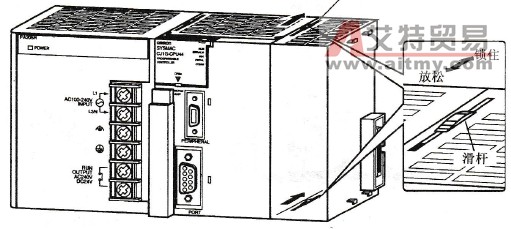

 通过滑杆将各单元锁在一起

    12-7  通过滑杆将各单元锁在一起

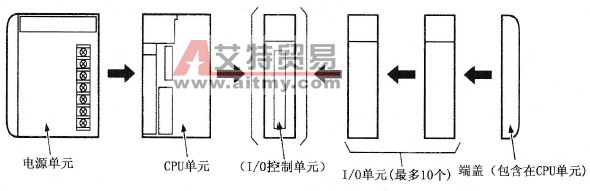

 PLC各种模块的连接顺序

    12-8  PLC各种模块的连接顺序

    2DlN导轨的安装

    CJ系列PLC必须安装在DIN导轨上,并用DIN导轨端夹固定住,图12-9所示为DIN导轨和DIN导轨端夹。按下列步骤在DIN导轨上安装PLC

    (1)首先把DIN导轨牢固地安装在控制柜内的安装板上或控制盘内,在固定DIN导轨时,至少应在3个不同的位置用螺钉拧紧。

    (2)PLC各单元后面的安装脚松开,如图12-10所示。

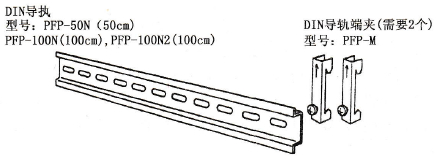

 DIN导轨和DIN导轨端夹

    12-9  DIN导轨和DIN导轨端夹

 松开安装脚

    12-10  松开安装脚
