PLC的安装注意事项

    PLC对工作环境有一定要求。为保证PLC控制系统的正常运行，在PLC安装时要注意下列事项。

    1．环境温度

    CJ和CQM1H系列PLC及其他大多数PLC使用的环境温度为0～55℃，如果有可编程终端与CPU单元链接，则为0～45℃，且周围应通风良好。在控制柜元件排列时，不要将PLC直接安装在加热器、变压器、大功率电阻器或其他会辐射大量热能的器件上面。如果环境温度高于55℃，则应在控制柜内安装风扇或冷却器，如图12-1所示，使控制柜内的温度维持在55℃以下。另外还要注意，不要将PLC安装在高压设备或电源设备的附近。

    图12-1  降低PLC的环境温度

    2外部接线

    (1)使用多芯信号电缆时，要避免将I/O线和其他控制线组合在同一根电缆中。

    (2)如果各接线架平行，则各接线架之间至少相隔300mm。

    (3)如图12-2所示敷设PLC的电源线和动力电缆（400V/10A以下或220V/20A以下）。如果I/O接线和动力电缆必须敷设在同一电缆沟内时，则必须用接地的薄钢板将它们相互屏蔽，如图12-3所示。

    图12-2  PLC电源线和动力电缆的敷设

    图12-3  在同一电缆沟内敷设I/O接线和动力电缆

    3．减小干扰

    (1)不要将PLC安装在有高压装置的面板上。

    (2) PLC的安装位置至少离开动力线200mm，如图12-4所示。

    图12-4  PLC安装位置与动力线的距离

    (3)将PLC与安装面之间的安装板接地。

    4 PLC的安装方向

    PLC安装在控制柜时，为使PLC散热良好，各单元应按通风口向上安装，如图12-5所示。PLC的上下必须至少留20mm的空间。

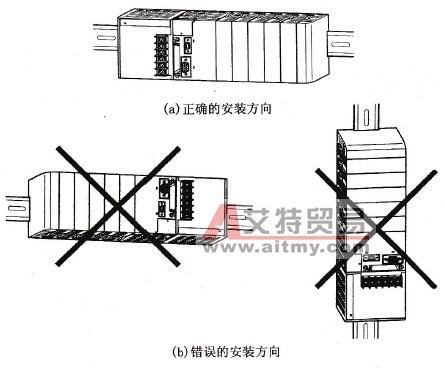

    图12-5  PLC的安装方向
