FX0N系列PLC的SET和RST指令

    SET是置位指令，RST是复位指令，其功能类似于电子电路的R-S触发器。当SET指令的输入逻辑接通后，继电器接通。此后，尽管SET指令的输入逻辑已断开，而该继电器仍然保持接通，直到该继电器的RST指令执行时继电器才断开。SET和RST指令的用法如图4-11所示。当输入继电器X002接通，输出继电器Y000接通并锁存，直到输入继电器X003接通时，输出继电器Y000才断开，其波形图如图4-12所示。图4-11梯形图所对应的指令助记符程序如下所示。
图4-11 使用SET和RST指令的梯形图
图4-12 SET和RST指令的波形图
    【例1】利用辅助保持继电器作断电保持。    某具有断电保持功能的设备异常报警控制PLC外部接线如图4-13a所示，其梯形图如图4-13b所示。触点X002、X003、X004对应3个故障检测传感器，当任意一个传感器检测到有异常情况时，辅助继电器M400接通并保持，其常开触点闭合使输出继电器Y000接通，驱动外接报警装置。直至按下复位按钮，输入继电器触点X005闭合，M400才断开，解除报警信号。由于该程序中使用了具有保持功能的辅助继电器M400，即使电源切断，其状态仍能保持。图4-13b梯形图对应的指令助记符程序如下所示。

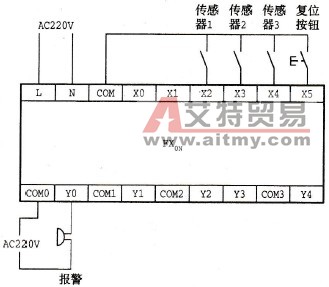

图4-13a 断电保持的报警PLC外部接线
图4-13b 断电保持的报警PLC控制梯形图
