FX0N系列PLC的OR和ORI指令

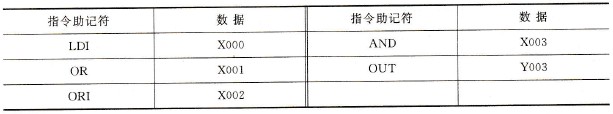

    这两条指令是逻辑或操作指令，用来处理对应触点的并联连接。并联一个常开触点用OR指令，并联一个常闭触点用ORI指令。OR和ORI指令的用法如图4-8所示。在输入继电器触点X003闭合的同时，或触点X000闭合，或触点X001闭合，或触点X002闭合，输出继电器Y003都会接通。图4-8梯形图对应的指令助记符程序如下所示（因为步序号总是从0开始按顺序递增，所以在书写时可省略）。

图4-8 使用OR和ORI指令的梯形图
