FX0N系列PLC的AND和ANI指令

来源：艾特贸易2017-06-04

简介这两条指令是逻辑与操作指令，用来处理对应触点的串联连接。串联一个常开触点用AND指令，串联一个常闭触点用ANI指令。AND和ANI指令的用法如图4-7所示。当输入继电器触点X001与X003都

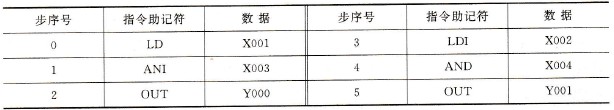

这两条指令是逻辑与操作指令，用来处理对应触点的串联连接。串联一个常开触点用AND指令，串联一个常闭触点用ANI指令。AND和ANI指令的用法如图4-7所示。当输入继电器触点X001与X003都闭合时，输出继电器Y000接通；当输入继电器触点X002保持常闭并且X004闭合时，输出继电器Y001接通。图4-7梯形图对应的指令助记符程序如下所示。

图4-7 使用AND和ANI指令的梯形图
