FX0N系列PLC的内部编程元件及其功能

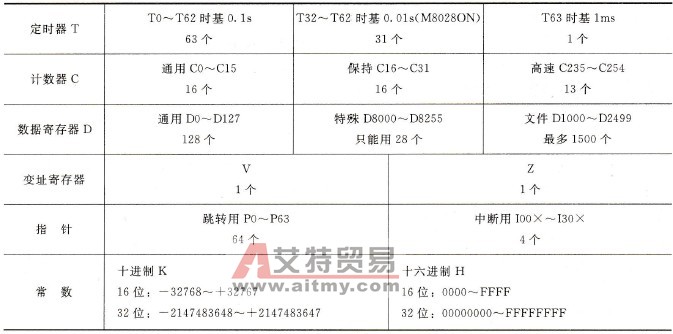

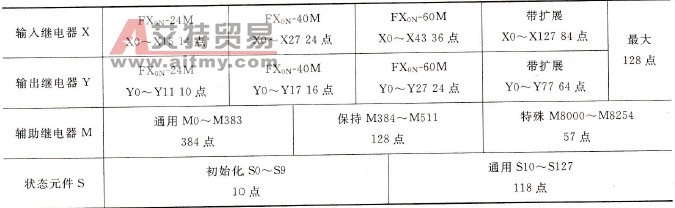

    1、状态元件S    状态元件是步进顺序控制使用的元件，与步进指令STL组合使用。不与步进指令组合使用时，可作为普通辅助继电器使用，且具有掉电保持功能。状态元件编号为S0～S127，其中S0～S9为初始化用，S10～S127为通用。    2、定时器T    定时器对时基脉冲进行累积计时，编号T0～T62的为时基0.1s的定时器，其中编号T32～T62的在特殊辅助继电器M8028接通时变成时基0.01s的定时器。编号T63的为时基1ms的定时器。定时器均为断电不保持，电源断电时定时器复位。    3、计数器C    计数器编号C0～C15的为通用型掉电不保持16位递增计数器。编号C16～C31的为断电保持16位递增计数器，计数过程中掉电，计数值仍能保持。编号C235～C254的为13个不同特点的高速计数器，但高速计数输入端只有X000～X003四点，只能从C235～C254中选择1～4个高速计数器使用。    4、数据寄存器D    数据寄存器为16位，用于存储数据和工作参数。数据寄存器编号D0～D127的为通用数据寄存器，断电不保持。编号D128～D255的为保持数据寄存器，断电内容保持。编号D8000～D8255的为特殊数据寄存器，监控PLC中各种元件的运行方式用。编号D1000～D2499的为文件数据寄存器，是一种专用数据寄存器，用于存储大量的数据。    5、变址寄存器V/Z    变址寄存器V、Z均为16位数据寄存器，里面存放的是偏移量，用于修改元件地址编号，实现变址寻址，即以变址的方式求得数据单元的地址。也可将V、Z合并使用，此时寄存器Z为低16位，V为高16位。    FX0N系列PLC内部编程元件及其编号见表4-3。    表4-3 FX0N系列PLC内部编程元件及其编号
