FX0N系列PLC的输入回路及输出回路的连接

    FX0N系列PLC输入回路连接示意图如图4-2所示。输入回路的连接是COM（公共）端通过具体的输入电器（如按钮、转换开关、行程开关、继电器的触点、传感器等）连接到对应的输入点X上，通过输入点将信号送到PLC内部，当某个输入电器状态发生变化，对应输入点X的状态就随之变化，这样PLC可随时检测到这些信号的变化。
图4-2 输入回路的连接    输出回路就是PLC的负载回路，FX0N系列PLC输出回路的连接示意图如图4-3所示。PLC仅提供输出点，通过输出点将负载和负载电源连接成一个回路，这样负载的状态就由PLC的输出点进行控制，输出点动作负载得电。负载电源的规格应根据负载的需要和输出点的技术要求选择。在设计输出回路的连接时，应注意输出点的共用端问题。一般情况下，每个输出点应有两个端子。为了减少输出端子的个数，在PLC内部将其中的一个输出点采用公共端连接，即将几个输出点的一端连接到一起，形成公共端COM。FX0N系列PLC的输出点一般采用每4个点共COM连接，如图4-4所示。在使用时要特别注意这一点．否则可能导致负载不能正常工作。

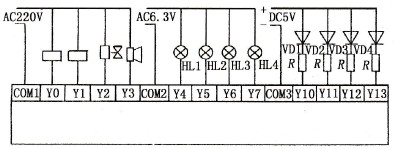

图4-3 输出回路的连接

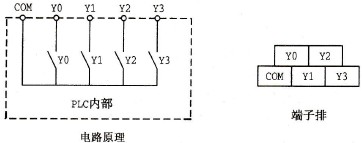

图4-4 输出点的共COM连接
