基于PLC的电梯轿厢在行驶过程中出现另外的呼叫

    轿厢在行驶过程中出现另外的呼叫信号，就是在电梯的运行过程中出现了两个呼叫信号。而轿厢完成一个启动、停车、再启动、再停车、再启动、再停车的过程，到达最后的目的楼层，停车待客。

    (1)出现另外的上行呼叫信号。

    如图9-6所示，电梯的轿厢在没有呼叫的时候停在电梯井道中的某一层，在有上行呼叫的时候，电梯轿厢启动，向初始呼叫的楼层运行，途中又出现了另外的上行呼叫信号，根据轿厢所在的楼层，比较呼叫信号，依次到达不同的呼叫楼层（开门上客，延时关门）和不同的目的楼层（开门下客，延时关门），完成电梯轿厢的停车、再启动、再停车的过程，到达最后的目的楼层，轿厢停在当前的楼层待客，这就是电梯在运行过程中出现另外的上行呼叫信号的运行过程。



    图9-6  非单一上行呼叫轿厢运行图

    电梯轿厢的具体动作如下。

    ·又出现呼叫的楼层>运行中所在的楼层，轿厢继续上行。

    第一种情况：初始目的楼层>呼叫楼层，电梯轿厢上行到达呼叫楼层，打开轿厢门，延时关闭轿厢门，电梯继续上行，依次到达所有的目的楼层，依次打开轿厢门，延时关闭，停车在最后的目的楼层待客。例如，电梯轿厢正向7层（向上）运行，而现在刚好运行到3层，在5层出现了一个上行楼层呼叫信号，电梯轿厢就会在运行到5层的时候停车，打开轿厢门上客，延时关闭轿厢门，电梯继续上行。若从5层进来的乘客的目的楼层是9层，则电梯轿厢就会依次到达7层和9层的目的楼层，依次停车，打开轿厢门，延时关闭轿厢门，最后停车在9层待客。

    第二种情况：初始目的楼层≤呼叫楼层，电梯轿厢上行到达初始目的楼层，打开轿厢门，延时关闭轿厢门，电梯继续上行，到达出现呼叫的楼层，打开轿厢门，延时关闭，停车在最后的目的楼层待客。例如，电梯轿厢正向6层（向上）运行，而现在刚好运行到3层，在7层出现了一个上行楼层呼叫信号，电梯轿厢就会运行到6层的时候停车，打开轿厢门上客，延时关闭轿厢门，电梯继续上行，到达7层的呼叫楼层；若从7层进来的乘客的目的楼层是9层，则电梯轿厢就会上行到达9层的目的楼层，停车，打开轿厢门，延时关闭轿厢门；最后停车在9层待客。

    ·又出现呼叫的楼层≤运行中所在的楼层，电梯轿厢继续上行，到达初始目的楼层，停车，打开轿厢门，延时关闭轿厢门；轿厢下行到刚才的呼叫楼层，停车，打开轿厢门，延时关闭轿厢门；然后，轿厢上行到目的楼层，停车，打开轿厢门，延时关闭轿厢门；最后，电梯轿厢停车在该楼层待客。例如，电梯轿厢正向7层（向上）行驶，而现在运行到5层，在3层出现了一个上行楼层呼叫信号；电梯轿厢继续上行，到达7层，停车，打开轿厢门，延时关闭轿厢门；然后，轿厢就会改变运行的方向，向下行驶，到达刚才出现呼叫信号的楼层3层，停车，打开轿厢门，延时关闭轿厢门；若有乘客按下6层，则轿厢就会上行到达目的楼层6层，停车，打开轿厢门，延时关闭轿厢门；最后，电梯轿厢停车在6层待客。

    (2)出现另外的下行呼叫信号。

    如图9-7所示，电梯的轿厢在没有呼叫的时候停在电梯井道中的某一层，在有下行呼叫的时候，电梯轿厢启动，向初始呼叫的楼层运行，途中又出现了另外的下行呼叫信号，根据轿厢所在的楼层，比较呼叫信号，依次到达不同的呼叫楼层（开门上客，延时关门）和不同的目的楼层（开门下客，延时关门）完成电梯轿厢的停车、再启动、再停车的过程，到达最后的目的楼层，轿厢停在当前的楼层待客，这就是电梯在运行过程中出现另外的下行呼叫信号的运行过程。

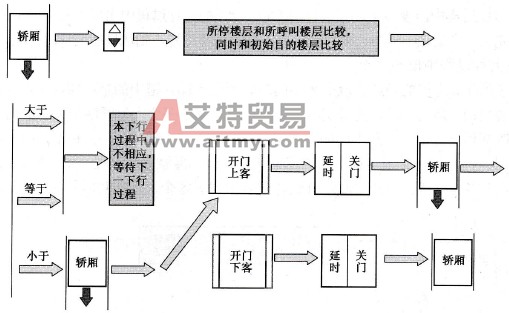

    图9-7  非单一下行呼叫轿厢运行图

    电梯轿厢的具体动作如下。

    ·又出现呼叫的楼层<运行中所在的楼层，轿厢继续下行。

    第一种情况：初始目的楼层>呼叫楼层，电梯轿厢下行到达初始目的楼层，打开轿厢门，延时关闭轿厢门，电梯继续下行，到达出现呼叫的楼层，打开轿厢门，延时关闭，停车在最后的目的楼层待客。例如，电梯轿厢正向6层（向下）运行，而现在刚好运行到8层，在4层出现了一个下行楼层呼叫信号，电梯轿厢就会在运行到6层的时候停车，打开轿厢门上客，延时关闭轿厢门，电梯继续下行，到达4层的呼叫楼层；若从4层进来的乘客的目的楼层是1层，则电梯轿厢就会下行到达1层的目的楼层，停车，打开轿厢门，延时关闭轿厢门；最后停车在1层待客。

    第二种情况：初始目的楼层≤呼叫楼层，电梯轿厢下行到达呼叫楼层，打开轿厢门，延时关闭轿厢门，电梯继续下行，依次到达所有的目的楼层，依次打开轿厢门，延时关闭，停车在最后的目的楼层待客。例如，电梯轿厢正向3层（向下）运行，而现在刚好运行到8层，在5层出现了一个下行楼层呼叫信号，电梯轿厢就会在运行到5层的时候停车，打开轿厢门上客，延时关闭轿厢门，电梯继续下行；若从5层进来的乘客的目的楼层是1层，则电梯轿厢就会依次到达3层和l层的目的楼层，依次停车，打开轿厢门，延时关闭轿厢门；最后停车在1层待客。

    ·又出现呼叫的楼层≥运行中所在的楼层，电梯轿厢继续下行，到达初始目的楼层，停车，打开轿厢门，延时关闭轿厢门；轿厢上行到刚才的呼叫楼层，停车，打开轿厢门，延时关闭轿厢门；然后，轿厢下行到目的楼层，停车，打开轿厢门，延时关闭轿厢门；最后，电

梯轿厢停车在该楼层待客。例如，电梯轿厢正向6层（向下）行驶，而现在运行到7层，在8层出现了一个下行楼层呼叫信号；电梯轿厢继续下行，到达6层，停车，打开轿厢门，延时关闭轿厢门；然后，轿厢就会改变运行的方向，向上行驶，到达刚才出现呼叫信号的楼层8层，停车，打开轿厢门，延时关闭轿厢门；若有乘客按下1层，则轿厢就会下行到达目的楼层1层，停车，打开轿厢门，延时关闭轿厢门；最后，电梯轿厢停车在1层待客。
