基于PLC的电梯轿厢在行驶过程中没有其他的呼叫

    电梯在运行过程中会出现很多种情况，轿厢在每一种情况下具有不同的运行动作。下面根据电梯运行进行相应的逻辑分析。

    轿厢在行驶过程中没有另外的呼叫信号，就是在电梯运行过程中只出现了单一的呼叫信号。而轿厢只完成一个启动、停车、再启动、再停车的过程，最后到达目的楼层，停车待客。

    (1)出现单一的上行呼叫信号。

    如图9-4所示，电梯的轿厢在没有呼叫的时候停车在电梯井道中的某一层，在有上行呼叫的时候，电梯轿厢启动到达所呼叫的楼层，开门上客，延时关门，电梯轿厢再次启动，到达目标楼层，开门下客，延时关门，轿厢停在当前的楼层待机待客，这就是电梯在运行过程中只出现单一的上行呼叫信号的运行过程。

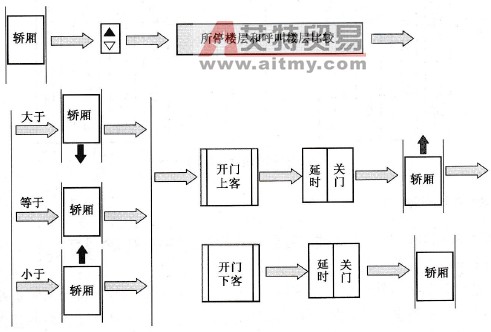

    图9-4 单一上行呼叫轿厢运行图

    电梯轿厢的具体动作如下。

    ·轿厢所停在的楼层>呼叫的楼层，电梯轿厢向下行驶，到达出现呼叫楼层，打开轿厢门，等待乘客进轿厢，延时关闭轿厢门，电梯轿厢向上行驶，到达目的楼层停车，打开轿厢门下客，延时，关闭轿厢门，电梯在这一层停车待客。例如，电梯轿厢当前停车在8层，现在3层出现了一个上行的楼层呼叫信号，电梯轿厢由8层下行到达3层，打开轿厢门，延时关闭轿厢门。若乘客在轿厢内按下7层的按键，电梯轿厢就会向上行驶到达7层，轿厢门打开，延时关轿厢门，电梯轿厢停车在这一层待客。

    ·轿厢所停在的楼层=呼叫的楼层，电梯轿厢门打开，延时关闭轿厢门，电梯轿厢向上行驶，到达目的楼层停车，打开轿厢门下客，延时，关闭轿厢门，电梯在这一层停车待客。例如，电梯轿厢当前停车在3层，现在3层出现了一个上行的楼层呼叫信号，轿厢门打开，延时关闭轿厢门。若乘客在轿厢内按下6层的按键，电梯轿厢就会向上行驶到达6层，轿厢门打开，延时关门，电梯轿厢停车在这一层待客。

    ·轿厢所停在的楼层<呼叫的楼层，电梯轿厢向上行驶，到达出现呼叫楼层，打开轿厢门，等待乘客进轿厢，延时关闭轿厢门，电梯轿厢向上行驶，到达目的楼层停车，打开轿厢门下客，延时，关闭轿厢门，电梯在这一层停车待客。例如，电梯轿厢当前停车在2层，现在4层出现了一个上行的楼层呼叫信号，电梯轿厢由2层上行到达4层，打开轿厢门，延时关门；若乘客在轿厢内按下7层的按键，电梯轿厢就会向上行驶到达7层，轿厢门打开，延时关门，电梯轿厢停车在这一层待客。

    (2)出现单一的下行呼叫信号。

    如图9-5所示，电梯的轿厢在没有呼叫的时候停在电梯井道中的某一层，在有下行呼叫的时候，电梯轿厢启动，到达所呼叫的楼层，开门上客，关门，电梯轿厢再次启动，到达目标楼层，开门下客，关门，轿厢停在当前的楼层待客，这就是电梯在运行过程中只出现单一的下行呼叫信号的运行过程。

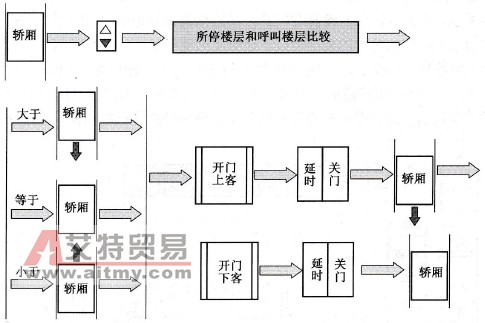

    图9-5  单一下行呼叫轿厢运行图

    电梯轿厢的具体动作如下。

    ·轿厢所停在的楼层>呼叫的楼层，电梯轿厢向下行驶，到达出现呼叫楼层，打开轿厢门，等待乘客进轿厢，延时关闭轿厢门，电梯轿厢向下行驶，到达目的楼层停车，打开轿厢门下客，延时，关闭轿厢门，电梯在这一层停车待客。例如，电梯轿厢当前停车在10层，现在5层出现了一个下行的楼层呼叫信号，电梯轿厢由10层下行到达5层，打开轿厢门，延时关闭轿厢门；若乘客在轿厢内按下1层的按键，电梯轿厢就会向下行驶到达1层，轿厢门打开，延时关闭轿厢门，电梯轿厢停车在这一层待客。

    ·轿厢所停在的楼层=呼叫的楼层，电梯打开轿厢门，等待乘客进轿厢，延时关闭轿厢门，电梯轿厢向下行驶，到达目的楼层停车，打开轿厢门下客，延时，关闭轿厢门，电梯在这一层停车待客。例如，电梯轿厢当前停车在5层，现在5层出现了一个下行的楼层呼叫信号，电梯打开轿厢门，延时关闭轿厢门。若乘客在轿厢内按下1层的按键，电梯轿厢就会向下行驶到达1层，轿厢门打开，延时关闭轿厢门，电梯轿厢停车在这一层待客。

    ·轿厢所停在的楼层<呼叫的楼层，电梯轿厢向上行驶，到达出现呼叫楼层，打开轿厢门，等待乘客进轿厢，延时关闭轿厢门，电梯轿厢向下行驶，到达目的楼层停车，打开轿厢门下客，延时，关闭轿厢门，电梯在这一层停车待客。例如，电梯轿厢当前停车在3层，现在5层出现了一个下行的楼层呼叫信号，电梯轿厢由3层上行到达5层，打开轿厢门，延时关闭轿厢门。若乘客在轿厢内按下2层的按键，电梯轿厢就会向下行驶到达2层，轿厢门打开，延时关闭轿厢门，电梯轿厢停车在这一层待客。
