基于PLC的电梯系统控制设计

    电梯系统控制是较为复杂的，根据电梯系统的工作特点，采用PLC控制，其系统结构框、图如图9-2所示。整个控制系统分为5个部分：主控系统为PLC，控制系统所有的动作，轿厢内部分有楼层选择按钮、显示、传感器等，轿厢外部分有呼叫按钮、楼层显示，井道部分有安全装置、限位开关、行程开关等，曳引机部分有电动机和变频控制器。

    关键部件的具体说明如下。

    (1)轿内控制按键盒。

    轿内控制按键盒里面有各层的轿内楼层呼叫按键(1、2、3…)、开门按键、关门按键、紧急呼叫按键、报警器、司机旋钮等。它们连接着PLC的输入端口和输出端口，负责轿内楼层呼叫信号、轿内开门信号和关门信号以及紧急呼叫信号、司机信号的输入，报警信号的输出。轿内控制按键盒是乘客能够使用电梯的中间工具。

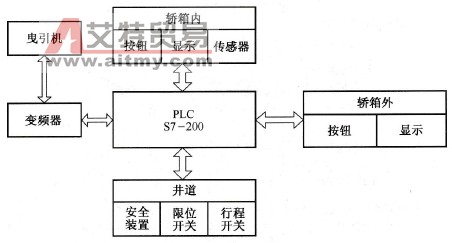

    图9-2  电梯系统控制结构图

    (2)楼层呼叫按键。

    楼层呼叫按键是设置在井道外面，用来呼叫电梯的按键，其中包括上行呼叫按键和下行呼叫按键。它连接着PLC的输入端口，负责楼层呼叫信号的输入。楼层呼叫信号按键是乘客在某一楼层呼叫电梯的按键。

    (3)行程开关、限位开关。

    行程开关、限位开关是设置在井道中，用来确定电梯轿厢所在的装置。它连接着PLC的输入端口，负责电梯轿厢位置信号的输入。行程开关、限位开关是用来确定电梯轿厢的运动位置和电梯运动状态的重要依据。

    (4)曳引机。

    曳引机是设置在井道顶部，用来牵引轿厢的装置。它连接着PLC的输入端口和输出端口，负责电梯轿厢运动信号的输入和输出。曳引机是整个电梯的动力部分，为电梯轿厢的运动提供必要的动力。

    (5)门装置。

    门装置设置在轿厢门内部，用来牵引轿厢门的开与关。它连接着PLC的输入端口和输出端口，负责门控制信号的输出和门状态信息的反馈。门装置是电梯用来控制轿厢门开和关的装置。

    (6)楼层指示灯。

    楼层指示灯是电梯设置在每一层轿厢门上面，用来指示当前电梯轿厢所在楼层的指示装置。它连接着PLC的输出端口，负责电梯轿厢所在楼层的信号的输出，并指示。楼层指示灯能够让乘客知道电梯轿厢当前的位置和运行方向。

    (7)安全装置、称重装置。

    安全装置是用来确保电梯使用安全的装置，一般包括安全触板、红外感应等装置。称重装置是设置在电梯轿厢底部，用来称量电梯轿厢和所在乘客的重量，确保电梯使用安全的装置。安全装置、称重装置用来确保电梯的使用安全，使电梯能够安全、稳定地运行。
