基于PLC的条形码生产监控系统子程序SBR0

    该子程序主要是通信初始化，并在每个工作台完成测试后，送出相应的处理信息，PLC根据信息进行处理，累计不合格产品，并提供不合格产品编码信息，最后发到上位机通知管理员进行产品改进。

    (1)通信端口初始化。

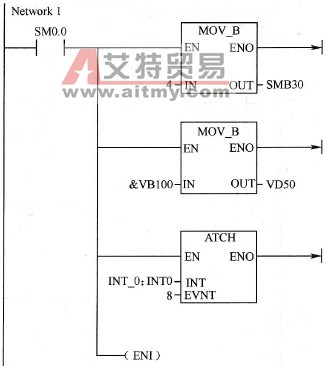

    通信端口初始化子程序图如图8-20所示。

    图8-20  通信端口初始化子程序图

    (2)读取工作台1的条形码信息。

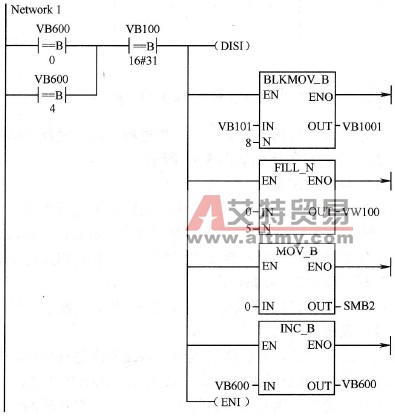

    根据我们先前设计的通信协议，在传送过程中，按照顺序进行处理，首先发送握手信息16#31，然后发送第一个工件的条形码编码信息，以及工件OK/NG信息，最后完成通信。读取工作台1的条形码信息程序图如图8-21所示。

    图8-21  读取工作台1的条形码信息程序图

    第2、3、4个工件信息读入与第1个类似，工作过程一样，先握手信息，再传送工件信息。
