基于PLC的条形码生产监控系统程序代码分析

    本小节主要是对条形码识别系统的程序代码进行分析。整个系统中为了信息处理的方便，选取4个产品为一组进行检测，每个产品都要按照测试流程分别到4个测试台进行测试，对符合要求的工件则认为合格，对不合格的产品则立即处理，不流入到下一个环节。

    1．主程序

    (1)系统初始化。

    系统初始化包括通信初始化、扫描器设置等内容，调用相应的子程序SBR0对通信端口初始化，调用SBR 1读取扫描器信息。系统初始化程序图如图8-4所示。

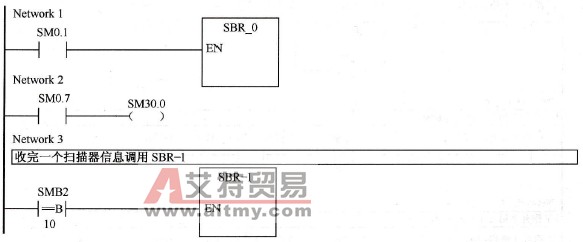

    图8-4  系统初始化程序图

    (2)工作台1工件检测。

    在整个设计中，选取4个产品为一组进行测试，每个工件经过工作台1时，如果符合合格要求，则输出相应的OK信息，并将相应的内存单元内容修改保存，为后续通信数据做准备。工作台1工件检测程序图如图8-5所示。

    (3)工作台2工件检测。

    每个工件经过工作台2时，如果符合合格要求，则输出相应的OK信息，并将相应的内存单元内容修改保存，为后续通信数据做准备。工作台2工件检测程序图如图8-6所示。

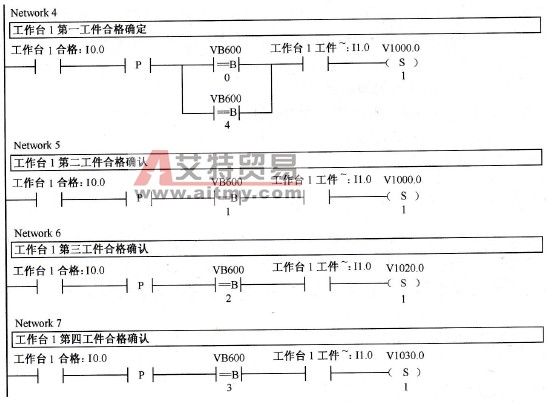

    图8-5  工作台1工件检测程序图

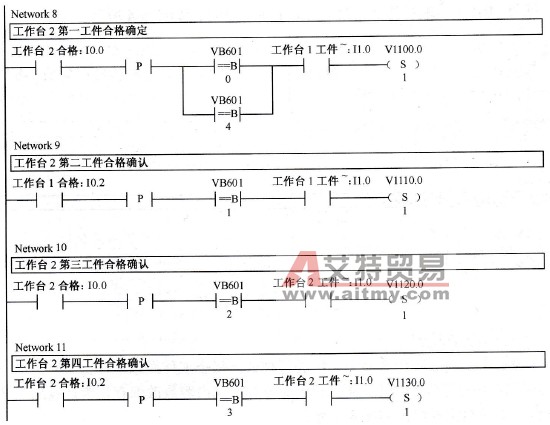

    图8-6  工作台2工件检测程序图
