基于PLC的耐久度测试系统程序设计的手动子程序
来源:艾特贸易2017-06-04
简介当系统采用手动人工方式进行测试时, CPU 在输入信号中获取到手动信号,则调用手动子程序,完成操作过程。 (1)X 轴回原点启动。 将系统归位, X 轴回到原点后开始测试。 X 轴回原点
当系统采用手动人工方式进行测试时,CPU在输入信号中获取到手动信号,则调用手动子程序,完成操作过程。
(1)X轴回原点启动。
将系统归位,X轴回到原点后开始测试。X轴回原点启动程序图如图10-71所示。
图10-71 X轴回原点启动程序图
(2)y轴回原点启动。
y轴回原点启动程序图如图10-72所示。
图10-72 Y轴回原点启动程序图

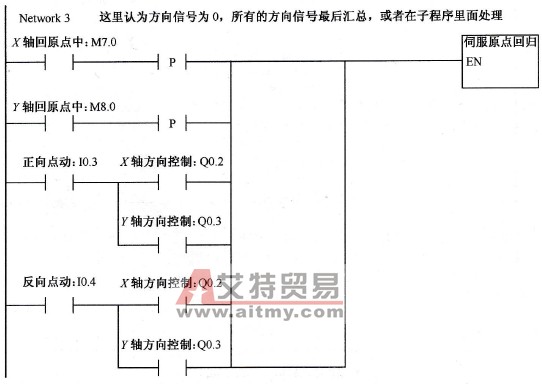

(3)原点回归中或手动正反转调用伺服原点回归子程序。
X轴、Y轴回归原点过程启动,并且在正向和反向的点动控制允许,X轴、Y轴运行方向确定,则调用伺服原点归位子程序。伺服原点回归子程序调用判断程序图如图10-73所示。
图10-73 伺服原点回归子程序调用判断程序图

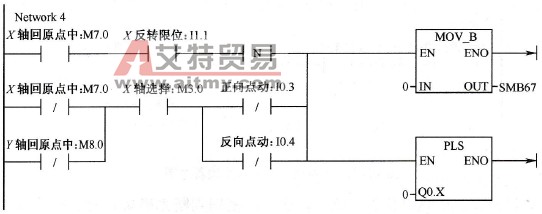

(4)X轴方向到达原点时,伺服停止。
由于运行过程为线性过程,一次只能在一个方向上运行,因此,X轴方向运动过程中,y轴方向上要保持一致,增加了Y轴方向上的信息判断。X轴伺服停止判断程序图如图10-74所示。
图10-74 X轴伺服停止判断程序图
