基于PLC的电梯轿厢在运行过程中出现多个呼叫信

    轿厢在行驶过程中出现多个呼叫信号，就是在电梯的运行过程中出现了两个以上的呼叫信号。而轿厢依次完成—个启动、停车、再启动、再停车的循环过程，到达最后的目的楼层，停车待客。

    (1)在上行过程中出现多个上行呼叫信号。

    如图9-8所示，电梯的轿厢在没有呼叫的时候停在电梯井道中的某一层，在有上行呼叫的时候，电梯轿厢启动，向初始呼叫的楼层运行，途中又出现了多个上行呼叫信号，根据轿厢所在的楼层，比较呼叫信号，依次达到不同的呼叫楼层（开门上客，延时关门）和不同的目的楼层（开门下客，延时关门）循环完成电梯轿厢的停车、再启动、再停车的过程，到达最后的目的楼层，轿厢停在当前的楼层待客，这就是电梯在运行过程中出现多个上行呼叫信号的运行过程。

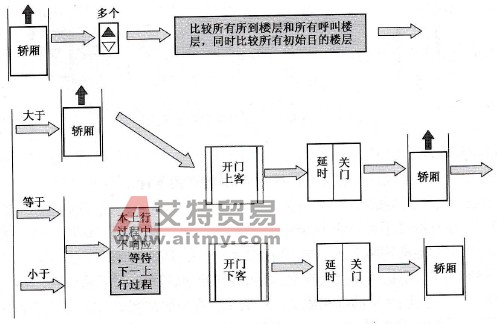

    图9-8  多个上行呼叫轿厢运行图

    电梯轿厢的具体动作如下。

    ·所有上行呼叫的楼层>现轿厢所运行的楼层，电梯轿厢继续向上行驶，依次到达所有的呼叫楼层和依次到达所有的目的楼层，停车，打开轿厢门，延时关闭轿厢门；停车在最后的目的楼层待客。例如，电梯轿厢正向6层（向上）运行，现刚到达3层，在5层、6层、8层分别出现了上行楼层呼叫信号；电梯轿厢继续向上行驶，依次到达5层、6层、8层，停车，打开轿厢门，延时关闭轿厢门；若刚从5层、6层、8层进轿厢的乘客的目的层都是10层，则轿厢就会上行到达10层的最后目的楼层，停车，打开轿厢门，延时关闭轿厢门；最后，电梯轿厢停车在10层待客。

    ·所有上行呼叫的楼层≤现轿厢所运行的楼层，电梯轿厢继续向上行驶，到达初始的目的楼层，停车，打开轿厢门，延时关闭轿厢门；电梯轿厢改变运行方向，下行到达最低的呼叫楼层，停车，打开轿厢门，延时关闭轿厢门；电梯轿厢再次改变运行方向，向上运行，依次到达所有的呼叫楼层和依次到达所有的目的楼层，停车，打开轿厢门，延时关闭轿厢门；停车在最后的目的楼层待客。例如，电梯轿厢正向6层（向上）运行，现刚到达5层，在1层、3层、4层分别出现了上行的楼层呼叫信号；电梯轿厢继续向上行驶，到达6层，停车，打开轿厢门，延时关闭轿厢门；电梯轿厢改变运行方向，向下行驶到达1层，停车，打开轿厢门，延时关闭轿厢门；电梯再次改变运行方向，向上行驶，依次到达3层、4层，停车，打开轿厢门，延时关闭轿厢门；若刚从1层、3层、4层进轿厢的乘客的目的层分别为4层、7层、10层，则轿厢就会依次上行到达4层、7层、10层的目的楼层，停车，打开轿厢门，延时关闭轿厢门；最后，电梯轿厢停车在10层待客。

    ·部分上行呼叫的楼层>现轿厢所运行的楼层、部分上行呼叫的楼层≤现轿厢所运行的楼层，电梯轿厢继续上行，对于部分小于等于现轿厢所运行的楼层的呼叫信号不给予理睬，依次到达呼叫楼层和目的楼层，停车，打开轿厢门，延时关闭轿厢门；到达最高的目的楼层后，电梯轿厢改变运行方向，下行到刚才那些没有处理的呼叫中的最低呼叫楼层；电梯轿厢再次改变运行方向，向上运行，依次到达呼叫楼层和目的楼层，停车，打开轿厢门，延时关闭轿厢门；停车在最后目的楼层待客。例如，电梯轿厢正向5层（向上）运行，现刚到达4层，在1层、3层、7层、8层分别出现了上行的楼层呼叫信号；电梯轿厢继续向上行驶，依次到达5层、7层、8层，停车，打开轿厢门，延时关闭轿厢门；若刚分别从7层、8层进轿厢的乘客的目的层都为10层，则轿厢就会依次上行到达10层的目的楼层，停车，打开轿厢门，延时关闭轿厢门；电梯轿厢改变运行方向，向下行驶到达1层，停车，打开轿厢门，延时关闭轿厢门；电梯再次改变运行方向，向上行驶，到达3层，停车，打开轿厢门，延时关闭轿厢门；若刚从1层、3层进轿厢的乘客的目的层分别为4层、7层，则轿厢就会依次上行到达4层、7层的目的楼层，停车，打开轿厢门，延时关闭轿厢门；最后，电梯轿厢停车在7层待客。

    (2)在下行过程中出现多个下行呼叫信号。

    如图9-9所示，电梯的轿厢在没有呼叫的时候停在电梯井道中的某一层，在有下行呼叫的时候，电梯轿厢启动，向初始呼叫的楼层运行，途中又出现了多个下行呼叫信号，根据轿厢所在的楼层，比较呼叫信号，依次达到不同的呼叫楼层（开门上客，延时关门）和不同的目的楼层（开门下客，延时关门）循环完成电梯轿厢的停车、再启动、再停车的过程，到达最后的目的楼层，轿厢停在当前的楼层待客，这就是电梯在运行过程中出现多个下行呼叫信号的运行过程。

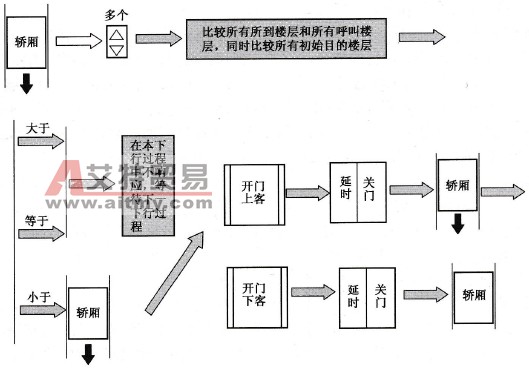

    图9-9  多个下行呼叫轿厢运行图

    电梯轿厢的具体动作如下。

    ·所有下行呼叫的楼层<现轿厢所运行的楼层，电梯轿厢继续向下行驶，依次到达所有的呼叫楼层和依次到达所有的目的楼层，停车，打开轿厢门，延时关闭轿厢门；停车在最后目的楼层待客。例如，电梯轿厢正向6层（向下）运行，现刚到达8层，在3层、5层、6层分别出现了下行楼层呼叫信号。电梯轿厢继续向下行驶，依次到达3层、5层、6层，停车，打开轿厢门，延时关闭轿厢门；若刚从3层、5层、6层进轿厢的乘客的目的层分别是1层、2层，则轿厢就会依次下行到达1层、2层，停车，打开轿厢门，延时关闭轿厢门；最后，电梯轿厢停车在1层待客。

    ·所有下行呼叫的楼层≥现轿厢所运行的楼层，电梯轿厢继续向下行驶，到达初始的目的楼层，停车，打开轿厢门，延时关闭轿厢门。电梯轿厢改变运行方向，上行到达最高的呼叫楼层，停车，打开轿厢门，延时关闭轿厢门。电梯轿厢再次改变运行方向，向下运行，依次到达所有的呼叫楼层和依次到达所有的目的楼层，停车，打开轿厢门，延时关闭轿厢门。停车在最后目的楼层待客。例如，电梯轿厢正向1层（向下）运行，现刚到达4层，在4层、6层、7层分别出现了下行的楼层呼叫信号；电梯轿厢继续向下行驶，到达1层，停车，打开轿厢门，延时关闭轿厢门；电梯轿厢改变运行方向，向上行驶到达7层，停车，打开轿厢门，延时关闭轿厢门；电梯再次改变运行方向，向上行驶，依次到达4层、6层，停车，打开轿厢门，延时关闭轿厢门；若刚从4层、6层、7层进轿厢的乘客的目的层分别为1层、2层、4层，则轿厢就会依次下行到达l层、2层、4层的目的楼层，停车，打开轿厢门，延时关闭轿厢门；最后，电梯轿厢停车在1层待客。

    ·部分下行呼叫的楼层<现轿厢所运行的楼层、部分上行呼叫的楼层≥现轿厢所运行的楼层，电梯轿厢继续下行，对于部分大于等于现轿厢所运行的楼层的呼叫信号不给予理睬，依次到达呼叫楼层和目的楼层，停车，打开轿厢门，延时关闭轿厢门；到达最低的目的楼层后，电梯轿厢改变运行方向，上行到刚才那些没有处理的呼叫中的最高呼叫楼层；电梯轿厢再次改变运行方向，向下运行，依次到达呼叫楼层和目的楼层，停车，打开轿厢门，延时关闭轿厢门；停车在最后目的楼层待客。例如，电梯轿厢正向5层（向下）运行，现刚到达6层，在2层、3层、7层、8层分别出现了下行的楼层呼叫信号；电梯轿厢继续向下行驶，依次到达2层、3层、5层，停车，打开轿厢门，延时关闭轿厢门；若刚从2层、3层进轿厢的乘客的目的层都为1层，则轿厢就会下行到达1层的目的楼层，停车，打开轿厢门，延时关闭轿厢门；电梯轿厢改变运行方向，向上行驶到达8层，停车，打开轿厢门，延时关闭轿厢门；电梯再次改变运行方向，向下行驶，到达7层，停车，打开轿厢门，延时关闭轿厢门；若刚从7层、8层进轿厢的乘客的目的层分别为2层、3层，轿厢就会依次下行到达2层、3层的目的楼层，停车，打开轿厢门，延时关闭轿厢门；最后，电梯轿厢停车在2层待客。
