欧姆龙PLC的人机界面

    欧姆龙PLC的人机界面有多个不同档次的品种，下面仅介绍中档型的人机界面——NT620S/620C，如图6.25所示。其中，NT620S型为单色人机界面，而NT620C为彩色人机界面，除此之外，两者功能基本相同。

    图6. 25

    (1) NT620S/620C的基本功能

    1)系统功能和屏幕数据的建立

    在使用NT620S/620C之前必须安装系统软件。安装好系统软件的人机界面，上电后通过屏幕上的系统操作菜单对系统进行设置并存储。人机界面屏幕操作内容只有通过计算机用所支持的软件编写好后，再传送给人机界面，并存储于人机界面的映像内存中，即建立屏幕数据后，人机界面才能与PLC进行连接。

    2)数据显示

    ①字符显示人机界面屏幕上可以显示不同大小的字符，显示方式有闪烁式和高亮式。

    ②图形显示人机界面屏幕上可以用闪烁式或高亮式显示实线、长方形、多边形、圆形、圆弧形、扇形等各种图形。

    ③曲线图显示NT620S/620C可以把连续变化的数据以棒图、折线图或趋势图的形式在屏幕上显示出来。

    ④指示灯NT620S/620C屏幕上的指示灯，由PLC来控制其点亮或闪烁。

    ⑤报警列表显示PLC系统在运行中产生的信息，存储于报警列表中。NT620S/620C可以根据报警列表中的相关信息，把发生错误的时间和次数显示于屏幕上。

    3)数据输入

    ①触摸开关通过触摸人机界面上的开关，便能把信号输入PLC。触摸开关有多种形式（如设置、复位等），根据实际情况灵活选择。

    ②辅助画面为了有效地利用屏幕，某些不需要固定显示的对象，可设置在辅助画面内（如数字和字符键）。只是需要时，按相应的键把辅助画面从主画面后弹出，形成画中画。

    ③数值和字符串设定功能通过数值或字符键可以给数值表和字符串表赋值，赋值的数值表和字符串表可以在屏幕上显示，并可由PLC自动读取。

    4)屏幕数据输出

    ①蜂鸣器人机界面内装有蜂鸣器，操作屏幕时蜂鸣器可发声。

    ②屏幕打印Nrr620S/620C与打印机相连接时，可实时打印屏幕画面内容。

    5)通信功能

    NT620S/620C通过各种Host Link单元或NT Link单元与PLC通信，实现PLC与人机界面间的信息交换。

    (2) PT状态控制区和PT状态通知区

    1) PT状态控制区

    在PT系统中有关状态控制区的功能最重要，用户想要控制的人机界面的动作模式，是通过改变状态控制区对应存贮单元内的数据来实现的。NT620 S/620C状态控制区由其支持软件指定PLC连续的四个存贮单元(word)来充当，如表6.1所示。

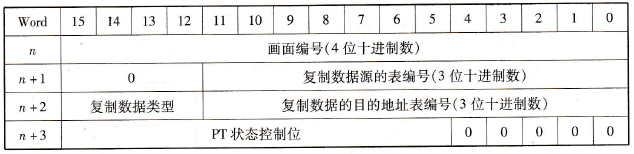

    表6.1

    表6.1中的第一个状态控制字n是画面编号寄存器。由PLC程序修改此寄存器n的内容，可控制人机界面显示指定的画面(1 -2 000)。例如，要显示第五幅画面，用MOV指令把常数5送入n即可。
