基于PLC的交流双速电梯的输入/输出电路的设计

    1．门机电路、抱闸电路、门锁及安全运行电路

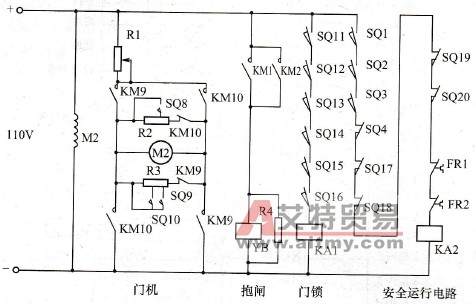

    门电动机为它励直流电动机，如图10 -3所示，KM9、KM10控制其正、反转。KM9接通时，电阻R2与电动机电枢并联，电流由电枢左端流向右端，电动机正转实现开门，压下SQ8时，R2部分被短接，实现开门调速。KM10接通时，电动机将反转，实现关门，并由s09、SQ10与R3 -起实现关门调速。



    图10-3  门机、抱闸、门锁及安全运行电路

    在电梯上、下行运行时，抱闸应打开，其线圈应通电。电梯停止运行时，抱闸应抱死．其线圈断电。故可用KM1、KM2控制抱闸线圈YB的通电与断电。

    将所有厅门、轿门开关串联在一起，控制门锁继电器KA1，实现全部门关闭正常后电梯才能运行的控制。

    将安全窗开关(SQ1)，安全钳开关(SQ2)，限速器开关(SQ3)，轿内急停开关(SQ4)，上、下强迫停止开关，基站开关(SA2)以及热继电器触点FR1、FR2串联在一起，构成安全回路，控制安全运行继电器KA2，只有当KA2吸合时，才允许PLC处于运行状态。这样可以节省PLC的输出口，又可以实现在多种紧急情况下的立即停车。图10 -3为电梯的门机、抱闸、门锁及安全运行电路。

    2．PLC的电源控制电路

    PLC采用AC 220V供电，如图10 -4所示，电梯正常工作时，锁梯开关SA2接通，PLC电源接通，程序正常运行，锁梯时，SA2断开，PLC断电，电梯停止运行。

    3．PLC输入／输出电路

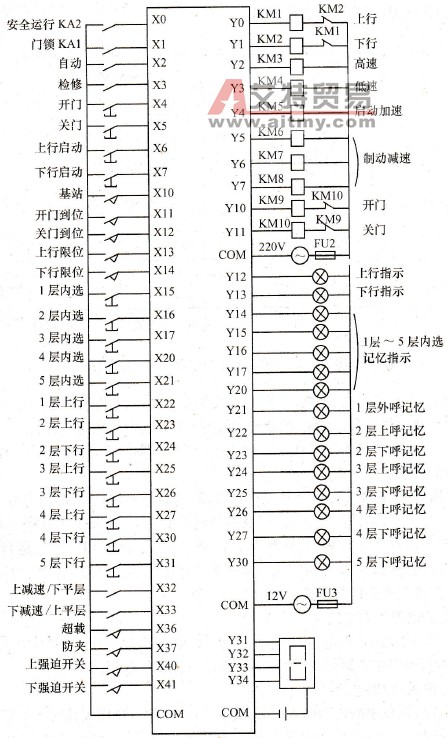

    将电梯运行过程中的各种输入信号，送入PLC的输人口构成其输入电路图。完成电梯运行的各种执行元件及指示电梯运行状态的各种指示灯，均要受到PLC输出口的控制，构成其输出电路。其输入／输出电路如图10 -5所示。由上述输入／输出电路可知输入/输出点分别为34点和29点，故可选择FX2N - 80MR的PLC构成其控制系统。



    图10-4  PLC电源控制电路



    图10-5  5层5站电梯PLC控制输入/输出中路图
