FX2N系列PLC的循环右移指令

    (1)循环右移指令的助记符、指令代码、操作数及程序如表6- 28所列。

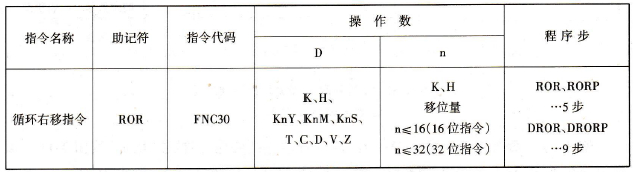

    表6 – 28  循环右移指令



    (2)指令梯形图如图6- 49所示。

    (3)指令说明：

    ①每当X0接通一次，目标数D0中的数便向右移动4位，即从高位移向低位，从低位移出而进入高位，而且最后移出的一位（如图6 - 50中带“*”号的）进入进位标记M8022和最高位（见图6 - 50）。



    图6 – 49  循环右移指令梯形图



    图6- 50  循环右移指令执行过程

    ②在连续执行型指令中，每个扫描周期都要执行一次（右移4位），因此建议用脉冲执行型指令。

    ③采用组合位元件作目标操作数时，位元件的个数必须是16个或32个，否则该指令不能执行。
