FX2N系列PLC的逻辑与指令

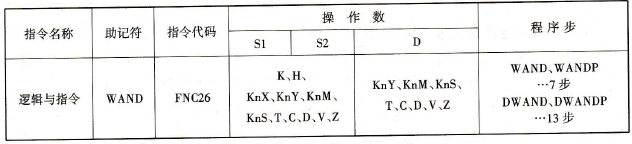

    (1)逻辑与指令的助记符、指令代码、操作数及程序步如表6- 24所列c

    表6 – 24  逻辑与指令



    (2)指令梯形图如图6- 38(a)所示。

    (3)指令说明：

    逻辑与运算规律是“有‘0’得‘0’，全‘1’得‘1’”(图6 - 38(b))。该指令是把两个源操作数做按“位”相“与”运算，结果存放在目标操作数中，如图6- 39中(D10)∧(D12)→(D14)。



    图6- 38  逻辑与指令梯形图及逻辑运算法则

    (a)梯形图；(b)逻辑运算。



    图6- 39  逻辑与运算
