FX2N系列PLC的二进制减1指令

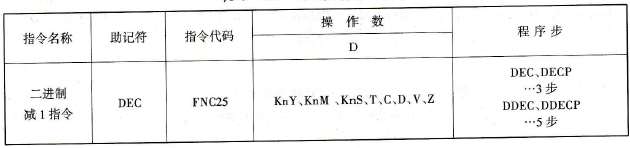

    (1)二进制减1指令的助记符、指令代码、操作数及程序步如表6- 23所列。

    表6 - 23  二进制减1指令



    (2)指令梯形图如图6- 37(a)所示。

    (3)指令说明：

    ①每当X10接通一次，D10中的内容减1(图6- 37(b))。如采用连续执行型，则每个扫描周期都减1，很难预知程序的执行结果，因此建议采用脉冲执行型指令。



    图6 – 37  二进制减1指令梯形图与执行过程

    (a)梯形图；(b)执行过程。

    ②若从- 32768或- 2147483648减“1”，则成为+32767或+2147483647，标志位不动作。
