FX2N系列PLC的二进制加1指令

    (1)二进制加1指令的助记符、指令代码、操作数及程序步如表6- 22所列c

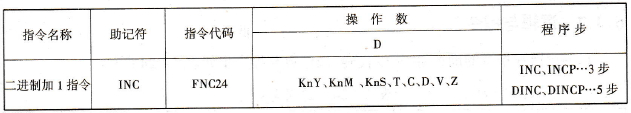

    表6 - 22  二进制加1指令



    (2)指令梯形图如图6- 36(a)所示。



    图6 – 36  二进制加1指令梯形图与执行过程

    (a)梯形图；(b)执行过程。

    (3)指令说明：

    ①每当X0接通一次，D10中的内容加“1”。如采用连续执行型，则每个扫描周期都加“1”(图6 - 36(b))，很难预知程序的执行结果，因此，建议采用脉冲执行型。

    ②在16位运算中，若给+ 32767加“1”，则成为- 32768，但标志位不动作。在做32位运算时，若给+ 2147483647加“1”，则成为- 2147483648，标志位不动作。
