FX2N系列PLC的二进制除法运算指令

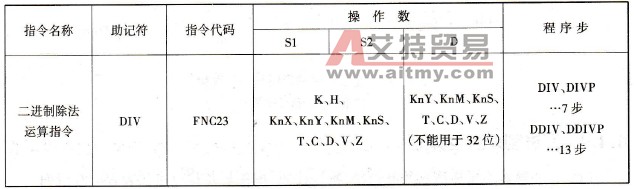

    (1)二进制除法运算指令的助记符、指令代码、操作数及程序步如表6- 21所列。

    表6-21  二进制除法运算指令

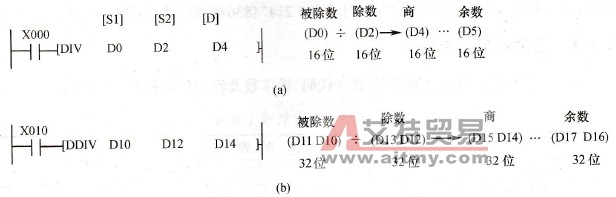

    (2)指令梯形图如图6- 35所示：



    图6- 35  二进制除法运算指令梯形图与执行过程

    (a) 16位除法运算；(b) 32位除法运算。

    (3)指令说明：

    ①进行16位运算时，商是16位，余数也是16位；进行32位运算时，商是32位，余数也是32位。

    ②进行32位运算时，V和Z不能用于目标元件[D]中。

    ③当除数为0时，运算错误，不执行指令。

    ④商和余数的最高位用“0”或“1”表示正或负。被除数或除数中有一个为负数时，商为负数。被除数为负数时，余数为负数。例如，（-10）÷3=-3…-1;10÷（-3）=-3…1。
