FX2N系列PLC的二进制乘法运算指令

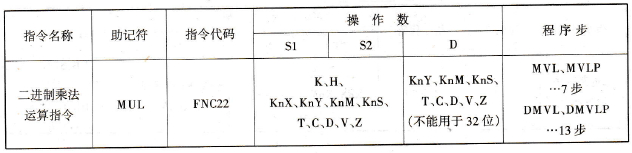

    (1)二进制乘法运算指令的助记符、指令代码、操作数及程序步如表6- 20所列。

    表6 – 20  二进制乘法运算指令

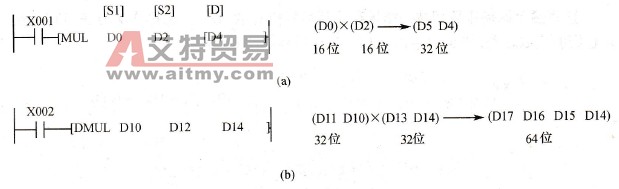

    (2)指令梯形图如图6- 34所示。



    图6- 34  二进制乘法运算指令梯形图与执行过程

    (a) 16位乘法运算；(h) 32位乘法运算。

    (3)指令说明：

    ①在进行16位运算时，乘积为32位；进行32位运算时，乘积为64位。

    ②在进行32位运算时，如用位元件作为目标数，则乘积只能得到低32位，高32位丢失。在这种情况下应先将数据移入字元件再进行计算。

    ③用字元件时，不可能监视64位数据。在这种情况下，通过监视高32位和低32位并用下式获得运算的结果，即

    64位结果=高32位×232+低32位

    ④最高位是符号位，“0”为正，“1”为负。
