FX2N系列PLC的二进制减法运算指令

    (1)二进制减法运算指令的助记符、指令代码、操作数及程序步如表6- 19所列。

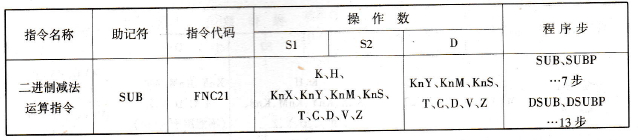

    表6 – 19  二进制减法运算指令



    (2)指令梯形图如图6- 31(a)所示。

    (3)指令说明：

    ①将两个源操作数相减的结果存放到目标操作数[D]中；源操作数可正、可负，结果是它们的代数之差，如5-（-8）=13。执行过程如图6- 31(b)所示。



    图6- 31  二进制减法运算指令梯形图与执行过程

    (a)梯形图；(b)执行过程。

    ②当运算结果为“0”时，“0”标志M8020动作；运算结果超出- 32767 ~+32768(16位)或- 2147483648 ~+2147483647（32位）的范围时，借位标志M8022动作。

    ③做32位运算时，每个操作数是用两个连号的数据寄存器，如图6- 32所示。为确保地址不重复，建议将指定软元件定为偶数地址号。



    图6 - 32   32位减法运算指令梯形图与执行过程

    (a)梯形图；(b)执行过程。

    ④当一个源操作数和目标操作数为同一个软元件时，建议采用脉冲执行型；否则每个扫描周期都执行一次，很难预知结果。如图6 - 33所示，当X10每接通一次，D10中的数据减“1”。



    图6-33  递减程序梯形图与执行过程

    (a)梯形图；(b)执行过程。
