FX2N系列PLC的比较指令

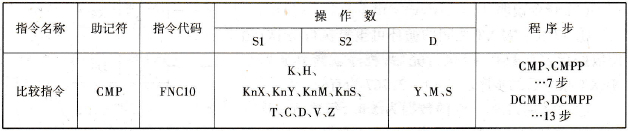

    (1)比较指令的助记符、指令代码、操作数及程序步如表6-8所列。

    表6-8  比较指令

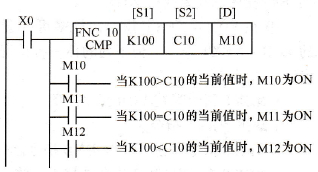

    (2)指令梯形图如图6-13所示。



    图6-13  比较指令梯形图

    (3)指令说明：

    ①该指令有两个源操作数S1、S2是字元件，一个目标操作数D是位元件。前面两个源操作数进行比较，有三种结果，通过目标操作数的三个连号的位元件表达出来，表达方式如图6-13所示。

    ②所有的源操作数均按二进制数进行处理。

    ③目标操作数，如指定M10时，则M10、M11、M12三个连号的位元件被自动占用。该指令执行时，这三个位元件有且只有一个会置ON。在XO断开即使不执行CMP指令时，M10 - M12也保持X0断开前的状态；要清除比较的结果时，应采用复位指令。
