FX2N系列PLC的二进制码转换指令
来源:艾特贸易2017-06-04
简介(1) 二进制码转换指令的助记符、指令代码、操作数及程序步如表 6- 17 所列。 表 6-17 二进制码转换指令 (2) 指令梯形图如图 6- 25(a) 所示。 图 6 25 连接图与二进制码转换指令梯形图与数字
(1)二进制码转换指令的助记符、指令代码、操作数及程序步如表6- 17所列。

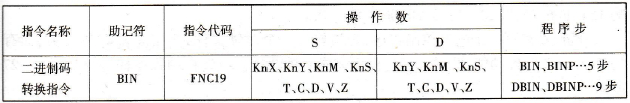

表6-17 二进制码转换指令
(2)指令梯形图如图6- 25(a)所示。

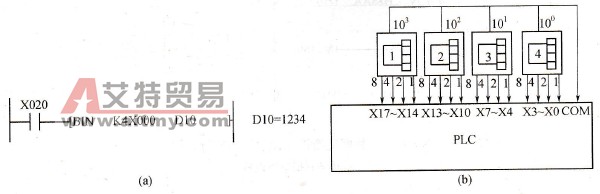

图6 – 25 连接图与二进制码转换指令梯形图与数字开关
(a)梯形图;(b)数字开关。
(3)指令说明:
①该指令是将源操作数(S)中二进位制码(BIN码)变换成BCD码,存放于目标操作数[D]中。
②常数K自动进行二进制变换处理,因此不是该指令的可用元件。
③当PLC外接BCD数字开关时(图6- 25(b)),可用该指令把数字开关的BCD码转换成二进制码(BIN码)。
例6-4 用传送指令编一个星形一三角形降压启动控制程序。
分析:把Y3 - Y0看成一个数据K1Y0,当作星形启动时,Y0、Y1置ON,即K1Y0=3,10s后,自动转化成三角形,Y0、Y2置ON,即K1Y0=5。星形一三角形降压启动控制程序如图6 - 26所示。

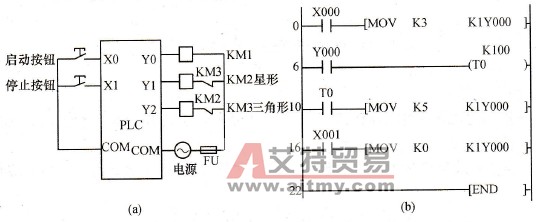

图6- 26 星形一三角形降压启动控制程序
(a)星形一三角形控制I/O图;(b)程序梯形图。
例6-5试用比较指令编写一个电铃控制程序,按一天的作息时间动作。电铃每次响15s,如6:15、8:20、11: 45、20:00各响一次。
分析:要编写一个电铃控制程序,必须要有一个时钟,有的PLC具有时钟功能,而有的PLC没有时钟功能,此时要通过程序完成时钟功能。电铃控制程序梯形图如图6- 27所示。

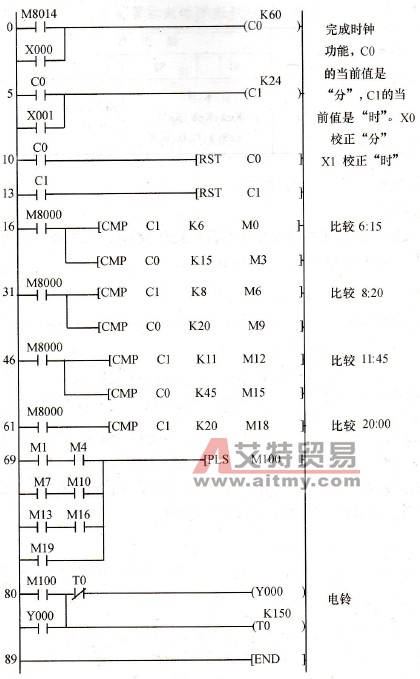

图6-27 电铃控制程序梯形图
