FX2N系列PLC的循环开始和结束指令

    (1)循环开始和结束指令的助记符、指令代码、操作数及程序步如表6-7所列。

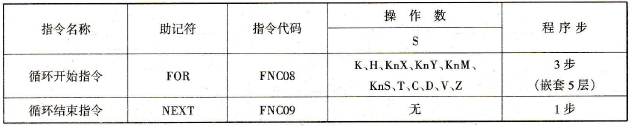

    表6-7  循环开始和结束指令



    (2)指令梯形图如图6-11所示。



    图6-11  循环指令梯形图

    (3)指令说明：

    ①FOR-NEXT之间的循环可重复执行n次（由源数据指定次数）。但执行完后，程序就转到紧跟在NEXT指令后的步序。n=1～32767为有效。

    ②图6 - 11中，D0的数据为5时，每执行一次A的程序，B的程序就执行5次，由于A要执行4次，那么，B的程序总共要执行20次。

    ③在FOR - NEXT指令内最多可嵌套5层其他的FOR - NEXT指令。但下列的任一种情况都会导致出错。

    ·NEXT指令写在FOR指令之前；

    ·缺少NEXT指令；

    ·NEXT指令写在FEND、END指令之后；

    ·NEXT指令与FOR指令数目不一致。

    例6-1分析下列程序（图6- 12）当X10接通后运行和断开时运行DO的结果。

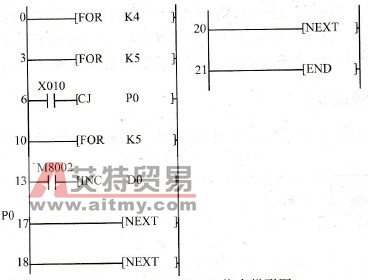

    图6-12   FOR、NEXT指令梯形图

    分析：当X10接通后运行该程序，则条件跳转指令(CJ P0)起作用，跳过加1指令(INC D0)，因此，D0=0。当X10断开后再运行该程序，条件跳转指令(CJ P0)不起作用，所以要执行加1指令(INC D0)，因此，D0=100。
