FX2N系列PLC的BCD码转换指令

    (1) BCD码转换指令的助记符、指令代码、操作数及程序步如表6-16所示。

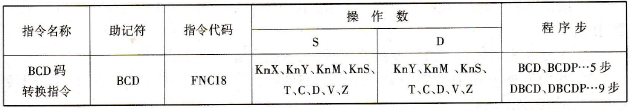

    表6-16   BCD码转换指令



    (2)指令梯形图如图6-24(a)所示。

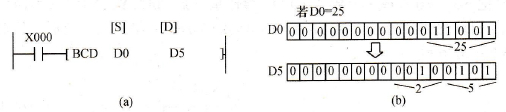

    图6-24   BCD码转换指令梯形图与执行过程

    (a)梯形图；(b)执行过程。

    (3)指令说明：

    ①该指令的功能是将源操作数[S]中的二进制码转换成BCD码，存放在目标操作数中[D]。执行过程如图6- 24(b)所示。

    ②三菱FX系列的PLC内部做四则运算与增量、减量指令运算时，都是用二进制进行的。
