FX2N系列PLC的警戒时钟指令

    (1)警戒时钟指令的助记符、指令代码、操作数及程序步如表6-6所列。

    表6-6  警戒时钟指令





    图6-9  警戒时钟指令应用原理

    (2)指令应用原理如图6-9所示。

    (3)指令说明：

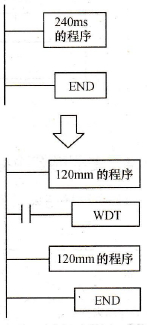

    ①WDT指令是在控制程序中刷新警戒定时器的指令，如果执行程序的扫描周期时间超过（从0步到END或FEND指令之间）200ms，则PLC停止运行。这时应将WDT指令插到合适的程序步中刷新警戒时钟，以便程序得以继续运行直到END。例如，将一个扫描周期为240ms的程序分为两个120ms程序，在这两个程序之间插入WDT指令，如图6- 10所示。

    ②如果希望每次扫描周期超过200ms，则可用传送指令MOV把限制值写入特殊数据寄存器D8000中，如图6- 10所示。



    图6- 10  修改PLC的扫描周期
