FX2N系列PLC的脉宽调制指令

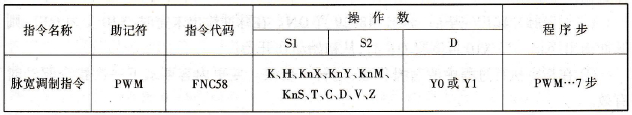

    (1)脉宽调制指令的助记符、指令代码、操作数及程序步如表6- 56所列。

    表6 – 56  脉宽调制指令



    (2)指令梯形图如图6- 95(a)所示。

    (3)指令说明：

    ①该指令也能产生脉冲输出，但脉冲的宽度是可以改变的，脉冲的个数不限。与PLSY或PLSR输出的脉冲点不能同号。

    ②指令中[S1]表示产生脉冲的宽度t(t=0-32767ms)。[S2]表示脉冲的周期T0(T0=1ms - 32767ms)，且[S1]≤[S2l;否则出现错误。[D]是脉冲的输出点，只限于Y0或Y1。时序图如图6- 95(b)所示。



    图6 – 95  脉宽调制指令梯形图与时序图

    (a)梯形图；(b)时序图。

    ③当X10置OFF时，Y0停止输出脉冲。
