FX2N系列PLC的主程序结束指令
来源:艾特贸易2017-06-04
简介(1) 主程序结束指令的助记符、指令代码、操作数及程序步如表 6-5 所列。 表 6-5 主程序结束指令 . (2) 指令梯形图如图 6-8 所示。 图 6-8 主程序结束指令梯形图 (3) 指令说明: ① FEND 指令
(1)主程序结束指令的助记符、指令代码、操作数及程序步如表6-5所列。
表6-5 主程序结束指令.

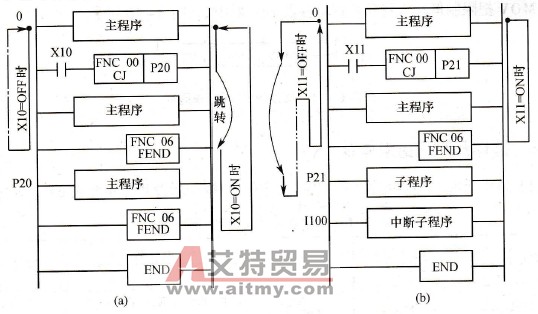

(2)指令梯形图如图6-8所示。
图6-8 主程序结束指令梯形图
(3)指令说明:
①FEND指令表示一个主程序的结束,执行这条指令与执行END指令一样,即执行I/O处理或警告定时器刷新后,程序返回到第0步。
②使用多次FFND指令时,子程序或中断子程序应写在最后的FEND指令与END指令之间,而且必须以SRET或IRET结束。
③在执行FOR指令之后,执行NEXT指令之前,执行FEND指令的程序会出现错误。
