FX2N系列PLC的脉冲输出指令

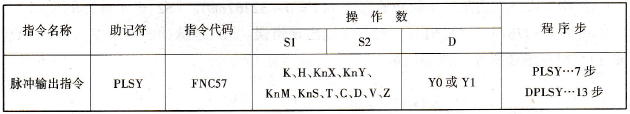

    (1)脉冲输出指令的助记符、指令代码、操作数及程序步如表6- 55所列。

    表6 – 55  脉冲输出指令



    (2)指令梯形图如图6- 94所示。



    图6 – 94  脉冲输出指令梯形图

    (3)指令说明：

    ①该指令能使PLC产生一个占空比为50%的脉冲信号，该脉冲从Y0或Y1输出。

    ②指令中[S1]表示产生脉冲的频率，对FX2N系列的PLC，频率范围是10Hz -20kHz。[S2]是产生脉冲的个数，对16位指令，可指定范围是1- 32767;对32位指令，可指定范围是1 - 2147483647；如指定值是0，脉冲持续发生。[D]指脉冲的输出点，只限于Y0或Y1，是采用中断方式直接输出（采用晶体管输出型）。

    ③脉冲产生完毕后，标志M8029置“1”。输出的脉冲数存于D8136（下位）、D8137（上位）。

    ④连续产生脉冲的过程中，X10变为OFF，脉冲停止输出；当X10再次置ON时，从初始开始运作。

    ⑤[S1]中的内容在该指令执行过程中可以改变。但[S2]的内容如在进行中改变，指令不接受，要等到X10由OFF再置ON时才能接受。

    ⑥PLSY和PLSR两条指令在程序中只能使用其中一条且只能使用一次。PLSY与PWM指令同时使用时，输出地址号不能重复。
