FX2N系列PLC的中断指令

    (1)中断指令有三条，这三条指令的助记符、指令代码、操作数及程序步如表6-4所列。

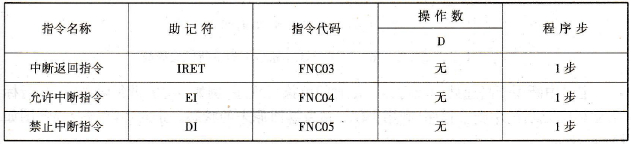

    表6-4  中断指令



    (2)指令梯形图如图6-6所示。

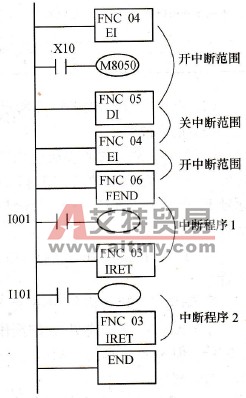

    图6-6  中断指令梯形图

    (3)指令说明：

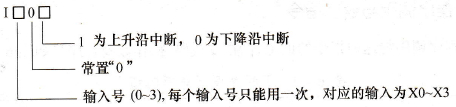

    ①中断指令如下：



    ②在主程序执行过程中，X000由OFF→ON时，则程序跳转到1001标志的子程序处，当子程序执行到IRET时就返回到原来的主程序。

    ③如果有多个依次发出的中断信号，则优先级按发生的先后为序，发生越早则优先级越高；若同时发生多个中断信号时，则中断标号小的优先级高。

    ④中断程序在执行过程中，不响应其他的中断（其他中断为等待状态）。不能重复使用与高速计数器相关的输入，不能重复使用1000与1001相同的输入。

    ⑤可编程控制器平时处于禁止中断状态。如果EI- DI指令在扫描过程中有中断输入时，则执行中断程序（从中断标号到IRET之间的程序）。

    ⑥即使在允许中断范围内，如果特殊辅助继电器M805△(△=0-3)被驱动，则I△0口的中断不执行。图6-6中，如果X010为ON时，则禁止1001或1000的中断。即使存在中断请求，中断也不被接受。

    ⑦当DI-EI指令间（中断禁止区间）发生中断请求时，则存储这个请求信号，然后在EI指令执行完后才被执行。如果中断禁止区间较大，则等待中断响应的时间也较长。

    (4)定时中断指令如下：



    定时中断用于高速处理或每隔一定时间就执行程序，例如，1610，即每隔10ms执行标号为1610之后的中断子程序，利用IRET指令返回原来的状态。定时中断指令梯形图如图6-7所示。

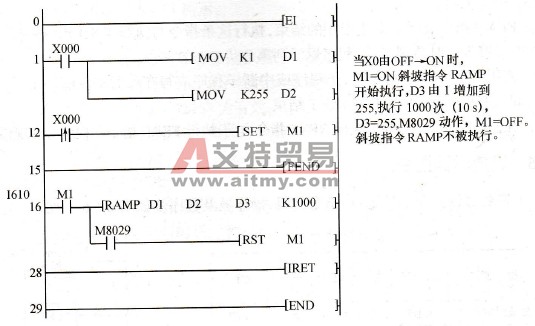

    图6-7  定时中断指令梯形图
