FX2N系列PLC的子程序调用与返回指令

    (1)子程序调用与返回指令的助记符、指令代码、操作数及程序步如表6-3所列。

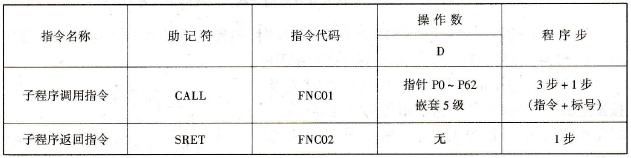

    表6-3  子程序调用与返回指令



    (2)指令梯形图如图6-5所示。

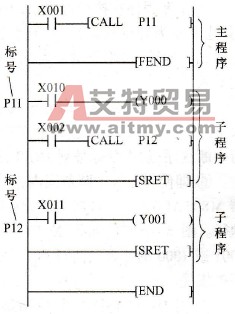

    图6-5  子程序调用指令梯形图

    (3)指令说明：

    ①把一些常用的或多次使用的程序以子程序写出。当X1为ON时，CALL指令使主程序跳到标号P11处执行子程序。子程序结束，执行SRET指令后返回主程序。

    ②子程序应写在主程序结束指令FEND之后。

    ③调用子程序可嵌套，嵌套最多可达5级。

    ④CALL的操作数和CJ的操作数不能为同一个标号。但不同嵌套的CALL指令可调用同一个标号的子程序。

    ⑤在子程序中规定使用的定时器为T192 -T199和T246 - T249。
