FX2N系列PLC的移位传送指令

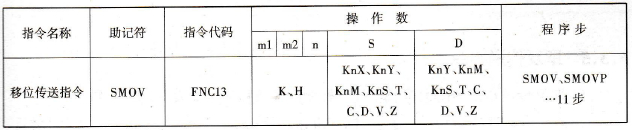

    (1)移位传送指令的助记符、指令代码、操作数及程序步如表6-11所列。

    表6-11  移位传送指令

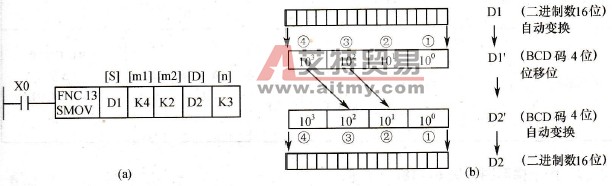

    (2)指令梯形图如图6-16(a)所示。



    图6-16  指令梯形图与执行过程

    (a)梯形图；(b)执行过程。

    (3)指令说明：

    ①该指令的功能是把源数据D1中的数字分拆开组成一个新的数，放在目标数D2中。在图6 - 16中，把D1中的第④位(m1=4)和第③位(m2=2)移到D2的第③位和第②位，D2的其余位保持不变。指令执行过程如图6- 16(b)所示。

    ②工作原理。将源数据D1中的16位二进制数自动转换成BCD码D1'；然后把D1'中的第④位和第③位移到D2'的第③位和第②位，D2'中的第④位和第①位保持原来的不变；最后D2，有BCD码自动转换成二进制数得到D2。例如，初始D1=1234，D2=0，当X0接通后，D1不变，D2=120。

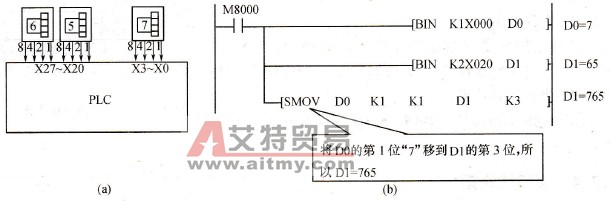

    例6-2将两组拨码开关的数字合成。如图6- 17(a)所示，两组拨码开关分别接在X0 - X3和X20 - X27，现在要将它合成一个三位数为765，程序梯形图如图6- 17(b)所示。



    图6 – 17  连接图程序梯形图

    (a)拨码开关；(b)梯形图。
